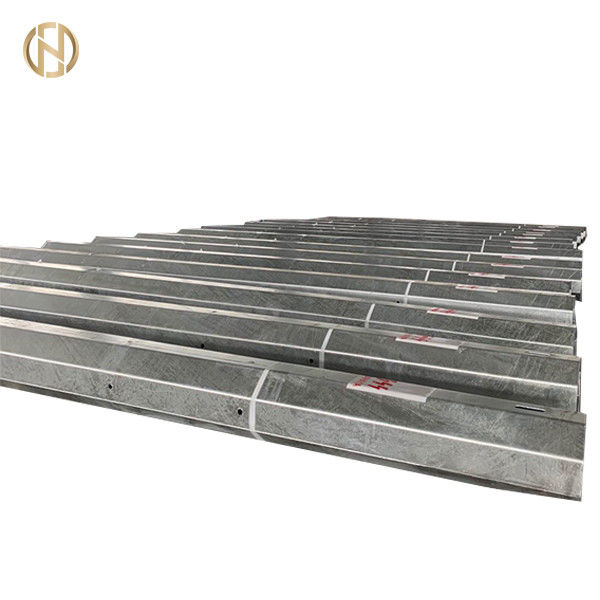

Tiang Baja Tubular Anti Korosi Dismountable Arms

Tiang Baja Tubular 220KV untuk Saluran Transmisi, tiang listrik 230kv, EN stardand


KEUNTUNGAN

• Layanan OEM & ODM tersedia
• Performa anti-korosi yang hebat
• Waktu umur panjang: 25 tahun rentang umur panjang
• Baja BAOSTEEL Q235, kekuatan tinggi dan ketahanan yang luar biasa
• Perawatan perlindungan ganda: galvanis panas terlebih dahulu dan kemudian cat bubuk
• Beberapa warna lukisan tersedia: Warna default Abu-abu.Kustom tersedia
• Lengan dan perlengkapan pondasi yang dapat diturunkan: Hanya obeng, tidak memerlukan pengelasan

Deskripsi Produk

Produk di atas adalah Tiang Baja Tubular 220KV untuk Saluran Transmisi, tiang listrik 230kv, EN stardand.
Untuk mendesain sesuai dengan perangkat lunak PLS, kita memerlukan parameter desain berikut:

1. Kecepatan angin operasional wilayah tempat tiang akan digunakan
2. Beban antena dan tinggi tiang
3. Tinggi total tiang itu sendiri

Spesifikasi Produk

3.2.Toleransi

• Diameter luar rata-rata, diukur pada level sambungan slip: ±1% dengan minimum ±2 mm
• Ovalisasi: persentase dimensi yang dicatat untuk dua pengukuran yang diambil antara dua diameter tegak lurus pada tingkat sambungan slip : kurang dari 3% [(Dmaxi-Dmini)/Dmaxi < 3%]
• Panjang elemen tiang: - 25 mm / +75 mm
• Kelurusan Anggota: kurang dari 0,2% dari panjang anggota 1 meter (2 mm per meter)
• Memutar: kurang dari 1,5 derajat per panjang anggota 3 meter
• Lokasi lubang: ± 1% pada panjang yang ditunjukkan pada gambar persetujuan kami

3.3 Galvanisasi

Setelah fabrikasi selesai seluruhnya, Tiang Baja harus digalvanis dengan hot dip.Mencelupkan ganda tidak diperbolehkan.

Semua material, kecuali baut, sekrup, mur, harus digalvanis menurut NF EN ISO 1461.

Semua komponen struktur berongga harus digalvanis baik di dalam maupun di luar permukaan.Mur harus disadap kembali setelah digalvanisasi dan kemudian harus dilindungi dari karat oleh gemuk.

4. Deskripsi:

TIANG BAJA Galvanis, runcing seragam, penampang poligonal reguler 12 sisi.Panjang maksimum satu bagian harus 12 meter.

Setiap muka harus rata, tanpa pengaku kecuali pada titik beban.

Tiang Baja dirancang untuk sambungan telescoping slip-fitted.

Tiang dirancang dengan jumlah sambungan minimum (satu atau dua sambungan per tiang).Sambungan tiang harus dari jenis teleskopik, pengelasan atau perbautan tidak boleh digunakan.

Panjang sambungan slip tidak boleh kurang dari 1,5 kali diameter dalam utama elemen atas.

Tutup tiang logam yang dapat dilepas harus dipasang di atas tiang.

Lengan silang yang dipasang pada tingkat yang sama pada sisi yang berlawanan dari tiang harus simetris terhadap garis tengah tiang dan harus sedemikian rupa sehingga setiap lengan silang dapat dipasang secara terpisah.

Crossarms harus dihubungkan ke tiang dengan menggunakan vang, baut dan mur.Lengan silang harus lurus dan memiliki penampang poligonal beraturan 6 (delapan) sisi runcing seragam.

Semua tiang harus dilengkapi dengan satu titik pembumian pada posisi kira-kira 50 cm di atas permukaan tanah.


Pengemasan & Pengiriman


Kami menutupi bagian atas dan bawah tiang dengan tikar atau jerami untuk melindunginya dari kerusakan permukaan galvanis yang mungkin terjadi selama transportasi.Kemasan juga dapat dilakukan sesuai dengan kebutuhan klien.

Proses Produksi

Verifikasi Bahan → Pemotongan → Moulding atau Bending → Pengelasan Vertikal → Verifikasi Dimensi → Pengelasan Flange → Pengeboran Lubang → Kalibrasi → Proses Deburring → Galvanizing, Powder Coating atau Lukisan → Kalibrasi Ulang → Threading → Pengemasan
