Tiang lampu Baja 12M
,Tiang lampu Baja Galvanis
,Tiang lampu Galvanis 12M
-
Bahanbaja karbon gulungan panas
-
Tinggi16m
-
Ketebalan5mm - 22mm
-
Membentukberbentuk tabung, 12 sisi
-
PengelasanAWS D 1
-
Pengobatan permukaanHDG
-
WarnaAbu-abu
-
Tempat asalCina
-
Nama merekFutao
-
SertifikasiISO9001:2008
-
Kuantitas min Order6 buah
-
Harga$101 - $613
-
Kemasan rincian40HC atau OT bungkus dengan tikar atau tikar jerami
-
Waktu pengiriman3 minggu
-
Syarat-syarat pembayaranL/C, T/T
-
Menyediakan kemampuan102 buah setiap hari

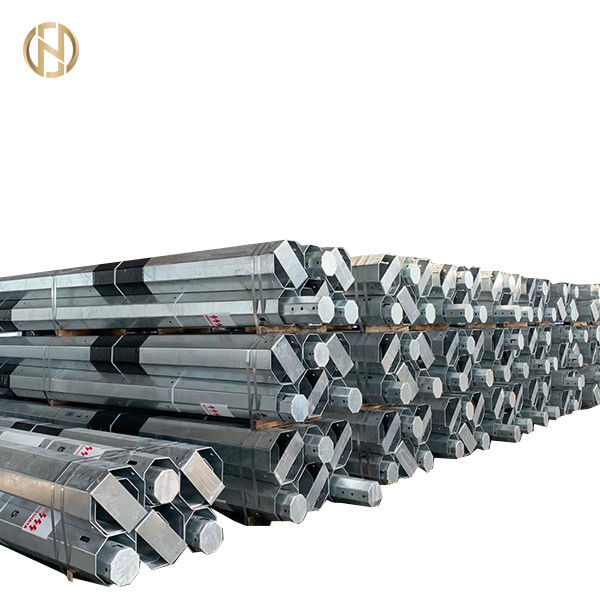

Tiang Lampu Baja Galvanis 12M Untuk Distribusi Daya
Tiang Tubular Baja Luar Ruangan Tinggi Disesuaikan, Tiang Listrik, Tiang Listrik
Deskripsi Produk
Produk diatas adalah Tiang Utilitas Baja yang dibuat khusus untuk Tiang Tubular Baja Luar Ruangan Tinggi Disesuaikan, Tiang Listrik, Tiang Listrik
- Produk dirancang dan diproduksi sesuai dengan standar struktural ANSI/TIA-222-G
- Hanya perusahaan kami yang dapat mematuhi standar manufaktur global ini yang memberi kami keunggulan atas pesaing kami
- Produk hot dip galvanized sesuai dengan standar ISO 1461/ASTM A123
- Bahan poros tiang: ASTM GR65, GR50, Q460 A572, S355, Q345 / Q235, dll
- Kode bahan: GB/T1591-2008, GB/T700-2006
- Kami memiliki sertifikasi ISO 9001:2015 dan berkomitmen untuk memberikan produk dan layanan terbaik kepada pelanggan kami
- Kami memberikan bantuan tambahan jika diperlukan termasuk pengawasan dan komponen tambahan
- Kami mengakomodasi berbagai desain sesuai dengan spesifikasi pelanggan kami
Untuk mendesain sesuai dengan perangkat lunak PLS, kita memerlukan parameter desain berikut:
- Kecepatan angin operasional wilayah tempat tiang akan digunakan
- Beban Antena dan tinggi tiang
- Tinggi total tiang itu sendiri
Spesifikasi Produk
|
Nama Produk |
Tiang Tubular Baja Luar Ruangan Tinggi Disesuaikan, Tiang Listrik, Tiang Listrik |
|---|---|
|
Penggunaan yang Sesuai |
Distribusi tenaga |
|
Membentuk |
Tubular, Poligonal atau Kerucut |
|
Bahan
|
Q345B/ A572, Kekuatan luluh minimum >= 345n/mm2 Q235B/A36, Kekuatan luluh minimum >= 235n/mm2 Bahan lain dapat digunakan sesuai permintaan (Q460, ASTM573 GR65, GR50, SS400, SS490, hingga ST52) |
|
Toleransi Dimensi |
+- 1% |
|
Kekuasaan |
11kv, 13kv, 15kv, 33kv |
|
Faktor Keamanan |
Faktor keamanan untuk kawat: 5 Faktor keamanan untuk kawat: 5 |
|
Beban Desain dalam Kg |
200- 1111 Kg diterapkan pada 30cm dari atas tiang |
|
Ukiran |
Papan nama melalui paku keling atau lem, ukiran, emboss sesuai kebutuhan pelanggan |
|
Pengobatan permukaan |
Galvanisasi Hot Dip sesuai dengan standar ASTM A123 / Powder Coating |
|
Gabungan Polandia |
Mode Sisipkan, Mode Flensa Dalam, Mode Gabungan Tatap Muka |
|
Desain tiang |
Terhadap gempa kelas 8 |
|
Tahan Angin |
160 km/jam atau 30m/dtk |
|
Kekuatan Hasil Minimum |
45m² |
|
Min to Max Kekuatan Tarik Ultimate |
490 mpa - 620 mpa |
|
Standar |
ISO 9001 |
|
Panjang per Bagian |
Dalam 14m setelah terbentuk tanpa sambungan slip |
|
Pengelasan |
Proses pengelasan ganda internal dan eksternal menghasilkan permukaan yang mulus Standar Pengelasan: AWS (American Welding Society) D 1.1 |
|
Ketebalan |
3mm - 6mm |
Pengemasan & Pengiriman
| Bagian atas | Diameter atas (mm) | Jalan = 191(190/192/191/192) | Ave>=190 | ||||||
| Diameter bawah (mm) | Jalan>=299 | ||||||||
| Bagian tengah | Diameter atas (mm) | Jalan>=280 | LULUS | ||||||
| Diameter bawah (mm) | Jalan>=390 | ||||||||
| Bagian bawah | Diameter atas (mm) | Jalan>=367 | LULUS | ||||||
| Diameter bawah (mm) | Ave=480( 478, 482, 478, 480) | Jalan>=478 | |||||||
| Tebal Dinding Galv (mm): | Tahap 1/3 | 4.14 | >=4 | >=4mm | |||||
| Tahap 2/3 | 4.12 | ||||||||
| Tahap 3/3 | 4.15 | ||||||||
| Panjang Setiap bagian (mm): | Tahap 1/2/3 | 6342/6348/6356 | 6345 | 6305-6385 | |||||
| Panjang keseluruhan tiang (mm) | 18010 | 18000 | 17850-18150 | ||||||
| Berat Tiang (kg) | 677kg | 643-711kg | |||||||
| Jumlah Longitudinal setiap bagian 1/2/3 | <=2 | <=2 | |||||||
| Ketebalan galvanis (um): | Tahap 1/3 | 123/103/92.5/90 | BS729 | Ave>=70Um | |||||
| Tahap 2/3 | 96.5/88.7/96.7/97.3 | ||||||||
| Tahap 3/3 | 99.4/103/100/104 | ||||||||
| Tes Bahan | YS (Mpa) | 648 | >=480 | >=480 | |||||
| TS (Mpa) | 706 | >=550 | >=550 | ||||||
| EL (%) | 23% | >=15% | >=15% | ||||||
Kami menutupi bagian atas dan bawah tiang dengan tikar atau jerami untuk melindunginya dari kerusakan pada permukaan galvanis yang mungkin terjadi selama transportasi.Kemasan juga dapat dilakukan sesuai dengan kebutuhan klien.
3.1.Pengelasan
Pabrikan harus bertanggung jawab untuk menentukan dan mengembangkan teknik yang tepat untuk digunakan dalam operasi pengelasan.
Semua pengelasan harus dilakukan oleh tukang las, operator las dan tacker yang memenuhi syarat untuk jenis pengelasan yang akan dilakukan.Kualifikasi harus sesuai dengan EN1090 atau AWS D1.1.
Semua pengelasan harus dilakukan sesuai dengan EN1090 EXC2 dan EN1090 EXC3 untuk flens poros ke dasar, termasuk kualifikasi prosedur.
Pengelasan harus dilakukan dengan proses busur logam pelindung, inti fluks berpelindung gas, busur logam pelindung gas atau busur terendam.
3.1.1.Lasan memanjang
Lasan longitudinal akan memiliki penetrasi minimum enam puluh (60%) persen kecuali di daerah sambungan slip bagian perempuan di mana penetrasi harus 100%.
3.1.2.Pengelasan Poros ke Pelat Dasar (jika relevan)
Las poros ke pelat flensa harus seratus persen (100%) las penetrasi untuk pelat dasar jika ketebalan poros sama atau lebih dari 6mm.
Jika ketebalan poros kurang dari 6mm, lasan poros ke pelat dasar akan menjadi lasan fillet.
Proses Produksi
Verifikasi Bahan → Pemotongan → Moulding atau Bending → Pengelasan Vertikal → Verifikasi Dimensi → Pengelasan Flange → Pengeboran Lubang → Kalibrasi → Proses Deburring → Galvanizing, Powder Coating atau Lukisan → Kalibrasi Ulang → Threading → Pengemasan
