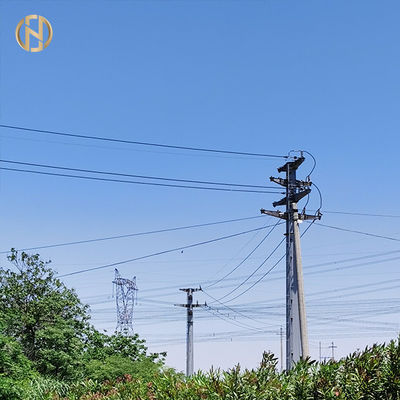

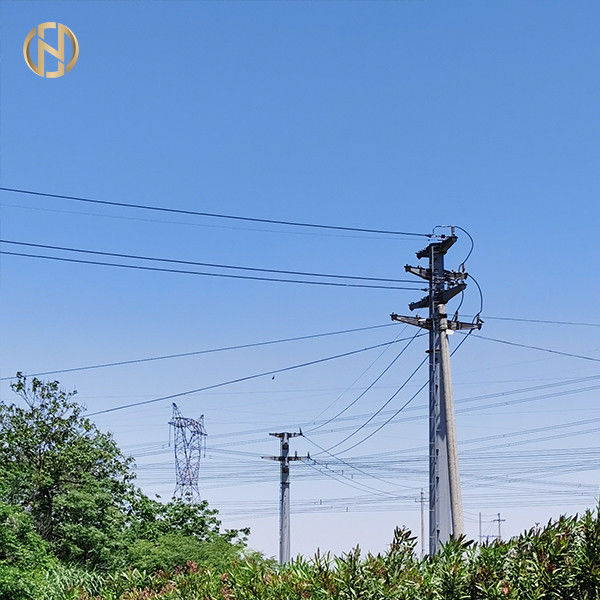

Tiang Listrik Utilitas Kerucut Multi Piramida

Tiang Sirkuit ganda 138KV 30-60 derajat dengan pelat dasar dan baut Jangkar M48







Cocok untuk	Aksesoris listrik
Membentuk	Multi-piramidal, Kolom, poligonal atau kerucut
Bahan	Biasanya Q345B/A572, kekuatan luluh minimum>=345n/mm2 Q235B/A36, kekuatan luluh minimum>=235n/mm2 Serta kumparan canai panas dari Q460, ASTM573 GR65, GR50, SS400, SS490, hingga ST52-
Faktor Keamanan	Faktor keamanan untuk melakukan anggur: 8 Faktor keamanan untuk membumikan anggur: 8
Beban Desain dalam Kg	300 ~ 1000 Kg diterapkan ke 50cm dari ke tiang
Tanda	Nama palte melalui rivert atau lem, ukir, emboss sesuai kebutuhan pelanggan
Pengobatan permukaan	Hot dip galvanized Mengikuti ASTM A123, kekuatan poliester warna atau standar lainnya oleh klien diperlukan.
Gabungan Polandia	Mode sisipkan, mode flensa bagian dalam, mode sambungan tatap muka.
Desain tiang	Terhadap gempa kelas 8
Kecepatan angin	160 Km/Jam .30 m / dtk
Panjang per bagian	Dalam 14m setelah terbentuk tanpa sambungan slip











































































Deskripsi Produk

---

Dirancang untuk saluran transmisi overhead 132.138, 69kv 110KV.Tiang khusus dengan dimensi khusus dapat dirancang jika diperlukan.Teknisi internal kami siap membantu.Silakan hubungi layanan pelanggan untuk setiap pertanyaan yang mungkin Anda miliki.



Detail Khusus

---

tiang baja	BERSATU	NILAI TERJAMIN
TIPE TIANG		Lurus		Sudut		Jalan buntu
Kuantitas	pce	24		14		6
Pabrikan		YIXING FUTAO LOGAM STRUKTUR UNIT CO.,LTD		YIXING FUTAO LOGAM STRUKTUR UNIT CO.,LTD		YIXING FUTAO LOGAM STRUKTUR UNIT CO.,LTD
Lokasi produksi		CINA, JIANGSU, KOTA YIXING		CINA, JIANGSU, KOTA YIXING		CINA, JIANGSU, KOTA YIXING
Standar	-	NFEN10025 / GB/T 700	NFEN10025 / GB/T 700	NFEN10025 / GB/T 700	NFEN10025 / GB/T 700	NFEN10025 / GB/T 700	NFEN10025 / GB/T 700
Kualitas baja		S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500
Standar galvanisasi panas		ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461
Dimensi mécanique des ligues
Jumlah sirkuit		1	1	1	1	1	1
Jenis isolator		PENANGGUHAN	PENANGGUHAN	JANGKAR	JANGKAR	JANGKAR	JANGKAR
Sudut	º.	0	0	45	45	90	90
Rentang standar	M	200	200	200	200	200	200
Rentang angin	M	220	220	220	220	220	220
Rentang berat	M	250	250	250	250	250	250
Konduktor melorot pada 85 ° C	M
Bentuk lengan silang		Segi tiga	Segi tiga	tirai	tirai	tirai	tirai
Tinggi lengan silang terendah	M	15.6	15.6	15.6	15.6	15.6	15.6
Jarak vertikal minimum antara konduktor dan tiang	M	1.1	1.1	2	2	2	2
Jarak vertikal antara konduktor tertinggi dan kabel ground	M	2.2	2.2	2.2	2.2	2.2	2.2
Tekanan angin pada suhu rata-rata (25 °C)	daN/m2	58	58	58	58	58	58
Koefisien aerodinamis kutub		2.8	2.8	2.8	2.8	2.8	2.8
Koefisien aerodinamis konduktor		1	1	1	1	1	1
Koefisien keamanan		2	2	2	2	2	2
Bahan		Lembaran logam terlipat	Lembaran logam terlipat	Lembaran logam terlipat	Lembaran logam terlipat	Lembaran logam terlipat	Lembaran logam terlipat
Persilangan		segi delapan	segi delapan	segi delapan	segi delapan	segi delapan	segi delapan
Tinggi dari tanah	M	20	20	22	22	22	22
Diameter luar atas	mm	240	240	270	270	300	300
Diameter luar bawah	mm	510	510	920	920	1200	1200
Jumlah bagian	mm	2	2	3	3	3	3
Ketebalan (atas/bawah)	mm	4 / 6	4 / 6	6/8/10	6/8/10	6/10/10	6/10/10
Berat keseluruhan	kg	1150	1268	3300	3560	4670	4980
Kedalaman pondasi	M	2.6	2.6	2	2	2	2

detil tambahan

---

Kode Desain: Standar Amerika ASCE/SEI 48-11

Perangkat Lunak Desain: Perangkat lunak PLS-POLES

Cakupan Ekspor: Asia-Pasifik, Amerika Tengah & Selatan, Eropa, Timur Tengah, Afrika

Pengujian : Tes Pemuatan dapat dilakukan di lokasi jika diperlukan



Proses produksi

---

Verifikasi Bahan → Pemotongan → Moulding atau Bending → Pengelasan Vertikal → Verifikasi Dimensi → Pengelasan Flange → Pengeboran Lubang → Kalibrasi → Proses Deburring → Galvanizing, Powder Coating atau Lukisan → Kalibrasi Ulang → Threading → Pengemasan

Rincian Produk

---



Pengujian

---
