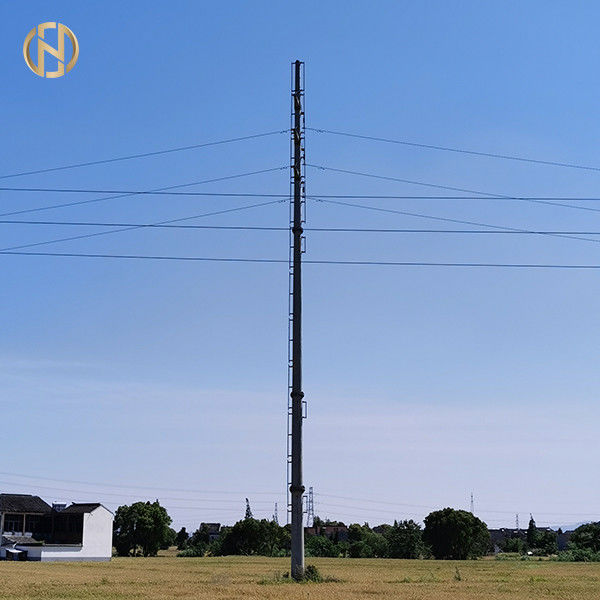

Poligonal Tiang Baja Listrik 40Ft Dengan Pemotongan Laser CNC
Pemotongan bahan baku yang telah memenuhi semua standar yang dibutuhkan menjadi panjang dan lebar yang berbeda.Pemotongan laser CNC digunakan untuk mengarahkan material atau sinar laser yang dihasilkan.Laser komersial tipikal untuk memotong bahan akan melibatkan sistem kontrol gerak untuk mengikuti kode CNC atau G dari pola yang akan dipotong ke bahan.Sinar laser terfokus diarahkan ke material, yang kemudian meleleh, terbakar, menguap, atau terhempas oleh semburan gas, meninggalkan tepi dengan permukaan akhir berkualitas tinggi.
Membentuk pelat baja yang dipotong menjadi bentuk (melingkar atau poligonal atau bentuk lainnya) yang ditentukan dalam gambar.Invensi ini berhubungan dengan peranti pembentuk dan lebih khusus lagi dengan peranti atau mesin untuk membengkokkan bagian yang digulung secara longitudinal atau strip dari stok logam ke bentuk lengkung yang diinginkan.
Deskripsi Produk
Tiang listrik kami dirancang khusus untuk tiang listrik 69kv 60ft 65ft 70ft 75ft 80ft tiang listrik tiang listrik tiang suspensi untuk pasar phiippines Klien NGCP Kami telah berhasil mengirimkan produk kami kepada pelanggan yang puas di seluruh dunia termasuk Asia Tenggara, Timur Tengah, dan Eropa.Selain itu, kami dapat memproduksi berbagai jenis tiang tergantung penggunaannya seperti tiang suspensi, tegangan dan terminal/sudut mati.
Detail Spesifik
|
Nama Produk
|
69kv 60ft 65ft 70ft 75ft 80ft tiang listrik tiang listrik tiang suspensi tiang listrik untuk pasar phiippines |
|
Jenis
|
Tiang Suspensi, Tiang Tegangan, Tiang Sudut, Tiang Pemutusan |
|
Tinggi
|
2m - 50m |
|
Ketebalan
|
4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm 11mm, 12mm |
|
Membentuk
|
Poligonal atau Kerucut |
|
Pengobatan permukaan
|
Hot Dip Galvanized sesuai dengan standar ASTM A123 atau standar lainnya sesuai permintaan klien |
|
Warna
|
Apa saja, Sesuai permintaan klien |
|
Dipasang di Tanah
|
Baut Jangkar |
|
Voltase
|
69kv |
|
Bahan
|
Q235, Q345, Q420, Q460, Gr 50, Gr65 ASTM 572 GR633, Q460C |
|
Pengelasan
|
Pengelasan sesuai dengan standar AWS D1.1
BERSAMA2pengelasan atau metode Busur Terendam Otomatis
Tidak ada bekas luka, kawah, cipratan, distorsi, cacat dalam bentuk apa pun karena kesalahan pengelasan
Metode Pengelasan Internal dan Eksternal yang unik yang memungkinkan permukaan lebih halus
Persyaratan pengelasan tambahan dapat dibuat sesuai permintaan klien
|
|
Harapan hidup
|
Lebih dari 25 tahun tergantung pada berbagai faktor lingkungan |
|
Kualifikasi
|
ISO9001-2015, Peringkat Kredit AAA |
|
Tahan Angin
|
160 km/jam |
|
Ketahanan Gempa
|
Terhadap gempa kelas 8 |
UJI UKURAN
| Diameter Atas (mm): |
252/252/254/254 (AVE = 253) |
248 - 260 |
Lulus |
| Diameter Pantat (mm): |
464/464/453/454 (AVE = 458,75) |
448 - 468 |
| Tebal Dinding (mm): |
TS: 4.25/4.22/4.28/4.22 (AVE = 4.24) |
3,86 - 4,36 |
| BS: 4.15/4.12/4.18/4.2 (AVE = 4.16) |
| Ketebalan Lapisan Galvanis (mikron): |
TS: 111, 101, 106, 95, 99, 105, 91, 122, 109, 103, (AVE = 103.75) |
=> 85 MENIT. |
| BS: 126, 89, 74, 123, 94, 92, 96, 98, 103, 89, (AVE = 99) |
| Total Panjang Perakitan: |
21300 |
21286 - 21394 |
UJI BEBAN
| Kekuatan Hasil, MPa |
740 |
450 menit |
Lulus |
| Kekuatan Tarik, MPa |
800 |
550 menit |
| Perpanjangan, % |
20 |
15 menit |
| |
|
|
|
|
|
|
|
|
| C2.Uji Kimia |
|
|
diukur |
Standar |
Catatan |
| Karbon (C), % |
0,062 / 0,061 / 0,059 (AVE = 0,061) |
0,23 maks |
Lulus |
| Mangan (Mn), % |
1,39 / 1,38 / 1,4 (AVE = 1,39) |
0,5 - 1,65 |
| Fosfor (P), % |
0,014 / 0,013 / 0,014 (AVE = 0,014) |
0,04 maks |
| Sulfur (S), % |
0,0047 / 0,0047 / 0,0047 (AVE = 0,005) |
0,05 maks |
| Silikon (Si), % |
0,152 / 0,148 / 0,151 (AVE = 0,151) |
0,04 - 0,06 / 0,12 - 0,25 |
| Tembaga (Cu), % |
0.211 / 0.212 / 0.209 (AVE = 0.211) |
0,20 menit |
| Nikel (Ni), % |
0,66 / 0,52 / 0,6 (AVE = 0,594) |
-- |
| Kromium (Cr), % |
0,031 / 0,031 / 0,031 (AVE = 0,031) |
-- |
| Niobium (Nb), % |
0,05 / 0,049 / 0,052 (AVE = 0,051) |
-- |
| Aluminium (Al), % |
0,036 / 0,036 / 0,036 (AVE = 0,036) |
-- |
| Columbium (Co), % |
0,004 / 0,0034 / 0,0034 (AVE = 0,004) |
-- |
| Vanadium (V), % |
0,0034 / 0,0029 / 0,0035 (AVE = 0,004) |
-- |
| Titanium (Ti), % |
0,023 / 0,023 / 0,023 (AVE = 0,023) |
-- |
detil tambahan
Kode Desain: Standar Amerika ASCE/SEI 48-11
Perangkat Lunak Desain: PLS-POLES
Cakupan Pasar Ekspor: Asia-Pasifik, Amerika Tengah & Selatan, Eropa, Timur Tengah, Afrika
Proses Pengujian: Tes Pemuatan dapat dilakukan di lokasi pabrik jika diperlukan
Proses Produksi
Verifikasi Bahan → Pemotongan → Moulding atau Bending → Pengelasan Vertikal → Verifikasi Dimensi → Pengelasan Flange → Pengeboran Lubang → Kalibrasi → Proses Deburring → Galvanizing, Powder Coating atau Lukisan → Kalibrasi Ulang → Threading → Pengemasan
Rincian Produk
Pengujian
Pengemasan & Pengiriman
Kami menutupi bagian atas dan bawah tiang dengan tikar atau jerami untuk melindunginya dari kerusakan pada permukaan galvanis yang mungkin terjadi selama transportasi.Kemasan juga dapat dilakukan sesuai dengan kebutuhan klien.
