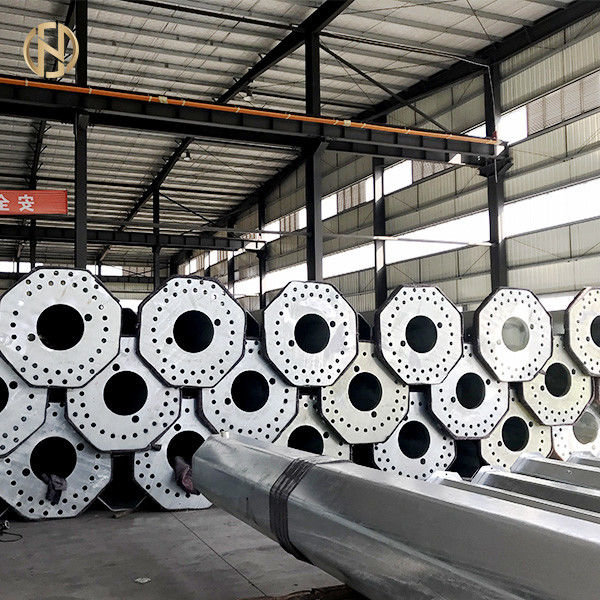

Tiang Baja Galvanis 11.5M Tegangan Rendah Q420B Materia

1.Kondisi Iklim:

Berikut ini berlaku kecuali disebutkan lain:

A.Suhu Sekitar Maksimum 50 Co

B.Suhu Sekitar Minimum -10 Co

C.Temperatur desain 45 Co

D.Kisaran suhu udara harian maksimum 20 Co

e.Tekanan Angin Maksimum 420 n/m2

F.Ketebalan Es 10 mm.

G.Salju Turun 1-4 hari – 30 cm.

H.Ketinggian situs 0-1400m ASL

Saya.Curah hujan tahunan rata-rata 40cm selama November–April

J.Kelembaban relatif dalam kisaran 30 hingga 60%.

k.Rata-rata jumlah badai guntur 15 hari/tahun

l.Angin musim dingin yang berlaku rata-rata setiap hari sekitar 5-8 m/s, dengan hembusan hingga 30 m/s.

M.Angin musim panas rata-rata sore hari 10-13 m/s, pada pagi hari umumnya ringan dan bervariasi, kecepatan hembusan hingga 30 m/s.

2.Uraian Kontrak Umum: Tiang baja tubular yang disuplai berdasarkan kontrak ini harus digunakan oleh pembeli sebagai penopang untuk membawa konduktor jaringan listrik Overhead Tegangan Rendah.

5. pengepakan dan pengiriman:

Persyaratan pengepakan dan pengiriman harus dipenuhi sebagai berikut:

1.Tiang baja tubular Tegangan Rendah, panjang 4,5" 9mharus dikirimkan dalam bundel 6 tiang dengan susunan 2 lapis, dengan 3 tiang per lapis, dan diikat pada 4 (empat) lokasi dengan jarak yang sama dengan menggunakan tali baja ukuran 30 mm x 0,8 mm (min.) dan diperlukan pemisah kayu di bawah tali baja.

2.Tegangan rendah,5Tiang baja tubular panjang 0,5" 9mharus dikirimkan dalam bundel 6 tiang dengan susunan 2 lapis, dengan 3 tiang per lapis, dan diikat pada 4 (empat) lokasi dengan jarak yang sama dengan menggunakan tali baja ukuran 30 mm x 0,8 mm (min.) dan diperlukan pemisah kayu di bawah tali baja.

• a- Tubular Tegangan RendahTiang BajaDeskripsi(4.5 ,5.5)

Tiang harus dibuat dari tabung baja galvanis, di mana tabung baja galvanis harus dibuat dari pelat baja struktural yang dapat dilas menurut media BS EN 10255/2004, yang menunjukkan analisis tidak lebih dari 0,030% sulfur dan tidak lebih dari 0 . Hot dip fosfor 035% diperlukan untuk EN ISO 1461/2009,505gm/m2 atau setara mikron tebal pada satu permukaan.

Dimensi semua tabung baja galvanis harus dipertimbangkan selama fabrikasi yang ditunjukkan pada tabel di bawah ini:

Bahan Tiang Ukuran Nominal 4.5:

a) Kualitas minimum tiang baja LV ST yang memiliki kekuatan tarik untuk bak tidak kurang dari400

n/mm2.

cacat apa pun selama SWAGED.
