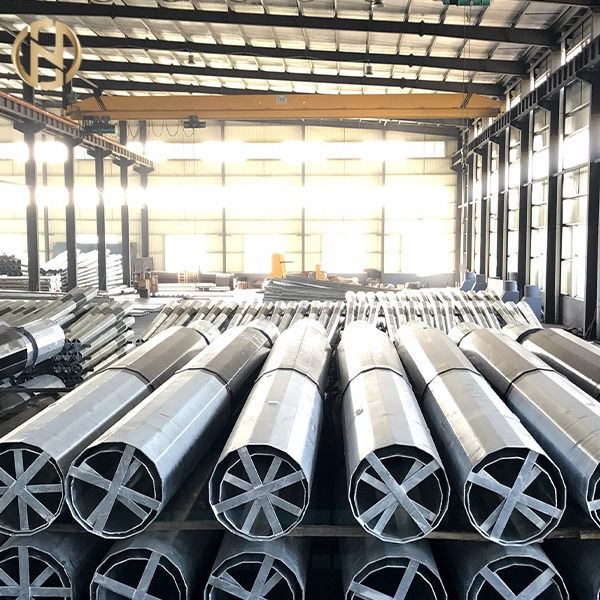

161KV 25mm SS400 Galvanized Gi Octagonal Street Light Pole ISO10474

160kv monopoles Saluran transmisi Daya Galvanis Tiang Menara Tubular Baja Listrik

Deskripsi Produk

Produk di atas adalah monopole 1161kv saluran transmisi Galvanized Power Tiang Menara Tubular Baja Listrik untukPROYEK EVAKUASI DAYA KPONE GHANA

• SPESIFIKASI TEKNIS KHUSUS UNTUK GARIS TRANSMISI MONOPOLE



  • Kata pengantar



  Makalah ini menunjukkan kemungkinan desain awal garis untuk proyek, tetapi desain akhir garis apa pun untuk proyek tersebut harus dilakukan oleh desainer garis khusus dan harus disetujui secara penuh dan resmi oleh GRIDCo.Spesifikasi ini adalah tambahan dari spesifikasi saluran transmisi yang disediakan dan harus dibaca bersama dengannya.



  • Cakupan



  Proyek ini melibatkan pembangunan dua jalur transmisi sirkuit ganda (masing-masing sekitar 7 km dan 5 km pada menara jalur transmisi monopole sirkuit ganda mandiri (DC) menggunakan konduktor HAWTHORN AAC 1 x 604mm2 dengan menara monopole yang dilengkapi dengan dua kabel ground fiber optik (OPGW ) kabel pelindung.



  Penawar didorong untuk mengirimkan spesifikasi / gambar alternatif untuk monopole sirkuit ganda swadaya dan harus memberi harga yang sesuai untuk evaluasi sebagai alternatif.



  C) Spesifikasi monopole baja: 1. Kondisi desain:



  Pohon pembebanan yang menunjukkan, untuk setiap kasus pembebanan, beban vertikal, transversal dan longitudinal yang diterapkan pada monopole harus seperti yang dijelaskan dalam spesifikasi teknis.

  Faktor keamanan parsial material γM diterapkan untuk perhitungan penampang melintang pada tegangan leleh baja menurut EN50341-1.

  Analisis kutub harus mencakup analisis urutan kedua (atau P - Λ) dan pemeriksaan tekuk lokal menurut laporan ASCE N ° 72. Catatan Perhitungan harus dikeluarkan dan diserahkan ke GRIDCo untuk persetujuan.

  Kutub dihitung dengan batasan defleksi yang sama dengan 8% tinggi di bawah beban faktor (cf EN 50341 §7.4.5.1.3).



  2. Bahan Tiang Baja Tubular:

  Semua bahan harus baru dan sesuai dengan standar relevan yang dirujuk dalam spesifikasi ini.



  DAFTAR MATERI
  BARANG	STANDAR	minimum STRES YIELD Fy (Mpa)	minimal TENSILE STRESS Fu (Mpa)	PENGAMATAN t = ketebalan
  Poros tiang dan pelat dasar serta lengan	EN 10.025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 <t = 40 40 <t = 63 63 <t = 80
  Baut jangkar	Cl 6-8 ISO 898	480	600



  (*) Sesuai dengan NF A 35.503, Analisis produk komposisi kimia Kelas 1 Kelas 1:

  Si	=	0,030	%
  Si + 2.5 P.	=	0,090	%



  Karakteristik mekanis dan komposisi kimia baja lembaran harus dikonfirmasi oleh Sertifikat Uji Pabrik;sertifikat ini harus mematuhi § 3.1 .B dari EN 10204 / ISO 10474.

  3. Manufaktur:



  Bagian tiang dibuat dari lembaran baja, dipotong menjadi trapeze, kemudian dibentuk dingin untuk membentuk penampang poligonal beraturan dua belas sisi.

  Pelat yang dibentuk harus dibengkokkan dengan radius yang cukup besar agar tidak menimbulkan keretakan pada material.



  3.1.Pengelasan

  Pabrikan harus bertanggung jawab untuk menentukan dan mengembangkan teknik yang tepat untuk digunakan dalam operasi pengelasan.



  Semua pengelasan harus dilakukan oleh tukang las, operator pengelasan dan penyerang yang memenuhi syarat untuk jenis pengelasan yang akan dilakukan.Kualifikasi harus sesuai dengan EN1090 atau AWS D1.1.



  Semua pengelasan harus dilakukan sesuai dengan EN1090 EXC2 dan EN1090 EXC3 untuk flensa poros ke dasar, termasuk kualifikasi prosedur.



  Pengelasan harus dilakukan dengan proses busur logam pelindung, inti fluks berpelindung gas, busur logam pelindung gas, atau proses busur terendam.



  3.1.1.Pengelasan Longitudinal

  Pengelasan longitudinal akan memiliki penetrasi minimum enam puluh (60%) persen kecuali di area slip joint pada bagian betina di mana penetrasi harus 100%.



  3.1.2.Pengelasan Poros ke Pelat Dasar (jika relevan)

  Pengelasan poros ke pelat sayap harus merupakan las penetrasi seratus persen (100%) untuk pelat dasar jika ketebalan poros sama atau lebih dari 6mm.

  Jika ketebalan poros kurang dari 6mm, las poros ke pelat dasar akan menjadi las fillet.



  3.1.3.Perlengkapan Lainnya

  Lasan ini harus berupa las fillet untuk semua ketebalan menurut gambar.


  3.2.Toleransi

  • Rata-rata diameter luar, diukur pada ketinggian sambungan slip: ± 1% dengan minimum ± 2 mm
  • Ovalisasi: persentase dimensi yang dicatat untuk dua pengukuran yang dilakukan antara dua diameter tegak lurus pada tingkat sambungan slip: kurang dari 3% [(Dmaxi-Dmini) / Dmaxi <3%]
  • Panjang elemen tiang: - 25 mm / +75 mm
  • Lurus Anggota: kurang dari 0,2% dari panjang anggota 1 meter (2 mm per meter)
  • Memutar: kurang dari 1,5 derajat per panjang anggota 3 meter
  • Lokasi lubang: ± 1% pada panjang yang ditunjukkan pada gambar persetujuan kami



  3.3 Galvanisasi



  Setelah fabrikasi selesai seluruhnya, Tiang Baja harus dilapisi galvanis.Pencelupan ganda tidak diperbolehkan.



  Semua bahan, kecuali baut, sekrup, mur, harus digalvanisasi sesuai dengan NF EN ISO 1461.



  Semua anggota berlubang harus dilapisi galvanis baik di dalam maupun di luar permukaan.Kacang harus ditutup kembali setelah digalvanisasi dan kemudian harus dilindungi dari karat oleh minyak.



  4. Deskripsi:



  Tiang baja galvanis, runcing seragam, penampang poligonal biasa 12 sisi.Panjang maksimal satu bagian harus 12 meter.



  Setiap permukaan harus rata, tanpa pengaku kecuali pada titik beban.



  Tiang Baja dirancang untuk sambungan slip-fitting telescoping.

  Tiang dirancang dengan jumlah sambungan minimum (satu atau dua sambungan per tiang).Sambungan tiang harus dari jenis teleskop, pengelasan atau pembaut tidak boleh digunakan.



  Panjang sambungan slip tidak boleh kurang dari 1,5 kali diameter internal utama elemen atas.

  Tutup tiang logam yang dapat dilepas harus dipasang di atas tiang.

  Lengan melintang yang dipasang pada ketinggian yang sama pada sisi yang berlawanan dari tiang harus simetris dengan garis tengah tiang dan harus sedemikian sehingga setiap lengan melintang dapat dipasang secara terpisah.

  Lengan melintang harus dihubungkan ke tiang dengan menggunakan vang, baut dan mur.Lengan melintang harus lurus dan memiliki penampang poligonal reguler 6 (delapan) sisi yang meruncing seragam.

  Semua tiang harus dilengkapi dengan satu titik pembumian pada posisi kira-kira 50 cm di atas permukaan tanah.



  Akses ke atas tiang disediakan oleh anak tangga atau tangga dan alat anti jatuh.

  Tag identifikasi harus dipaku pada tiang;tag ini menunjukkan:

  • Nama pabrik
  • Jenis dan Panjang tiang
  • Tahun pembuatan
  • Referensi pesanan

Gambar yang menunjukkan semua detail harus disiapkan oleh Produsen dan diserahkan kepada Pelanggan untuk persetujuan.

Peluncuran dan pembuatan pabrik tidak boleh dimulai sebelum gambar disetujui secara tertulis.

5. Inspeksi dan pengujian:

5.1.Periksa dimensi

Mengenai persyaratan dimensi, semua bagian dan bagian harus diperiksa sesuai dengan toleransi yang disebutkan dalam klausul yang relevan dari Spesifikasi Teknis ini.

5.2.Periksa lasan

Semua lasan akan diperiksa secara visual.Di daerah meragukan, tes penetran pewarna akan dilakukan mnrt.ke kelas 2 dari NF EN 1289 atau uji partikel magnetik mnrt.ke kelas 2 dari NF EN 1291.

5.3.Periksa ketebalan seng

Kesesuaian dengan persyaratan ketebalan lapisan harus diperiksa dengan pengukur ketebalan magnetik mnrt.ke NF EN ISO 1461.

5.4.File inspeksi

Semua dokumen yang terkait dengan pekerjaan harus diarsipkan dan empat salinan y dari file tersebut akan diteruskan ke GRIDCo sebelum pengiriman.

Dokumentasi ini setidaknya harus mencakup:

• Sertifikat uji pabrik pelat dan lembaran baja
• Data ketertelusuran material vs bagian tiang
• Laporan pemeriksaan dimensi
• Laporan pemeriksaan las
• Laporan pemeriksaan ketebalan seng dan pengecatan

INFORMASI TAMBAHAN

• Rentang - normal, angin, berat, sudut deviasi / sudut terminal untuk menara monopole harus sama dengan tipe XX, YY dan ZZ seperti yang ditentukan dalam spesifikasi teknis.Selain itu, bidder harus memasukkan menara monopole terminal dengan sudut deviasi 90⁰ menggunakan parameter desain tipe ZZ.
• Spesifikasi teknis untuk menara kisi XX, YY dan ZZ akan digunakan untuk desain monopole (sag & tensi, perhitungan beban).
• Insulator polimer harus digunakan untuk menara monopole.Panjang senar isolator harus memenuhi persyaratan jarak bebas dan rambat.String insulator ganda harus digunakan pada semua menara tegangan dan untuk penyeberangan jalan / rel / sungai.Senar isolator polimer harus dilengkapi dengan tegangan konduktor dan set suspensi, tanduk lengkung, dll
• Jenis tanah sama dengan yang ditentukan untuk menara kisi dalam spesifikasi teknis.
• Karakteristik 48 core OPGW harus digunakan untuk desain.
• Menara monopole harus diuji sesuai dengan standar internasional.

Pengemasan & Pengiriman


Bagian atas dan bawah tiang kami tutup dengan alas atau bal jerami untuk melindunginya dari kerusakan permukaan galvanis yang mungkin terjadi selama pengangkutan.Pengemasan juga dapat dilakukan sesuai dengan kebutuhan klien.

Proses Produksi

Verifikasi Bahan → Pemotongan → Molding atau Bending → Pengelasan Vertikal → Verifikasi Dimensi → Pengelasan Flange → Pengeboran Lubang → Kalibrasi → Proses Deburring → Galvanisasi, Pelapisan Bubuk atau Lukisan → Kalibrasi Ulang → Threading → Pengemasan
