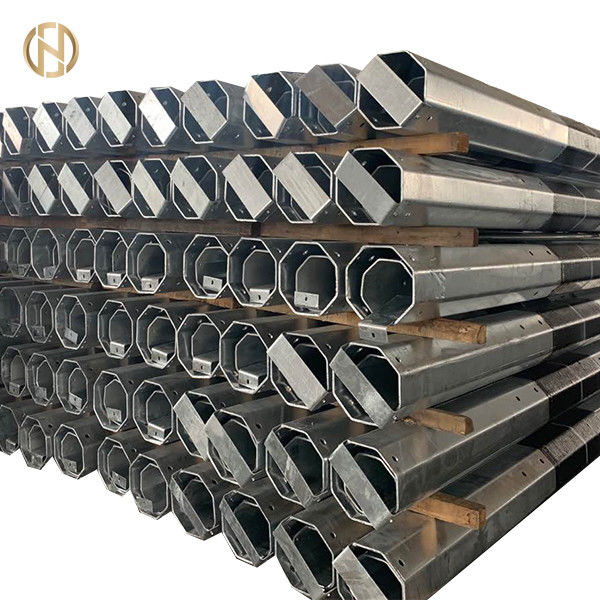

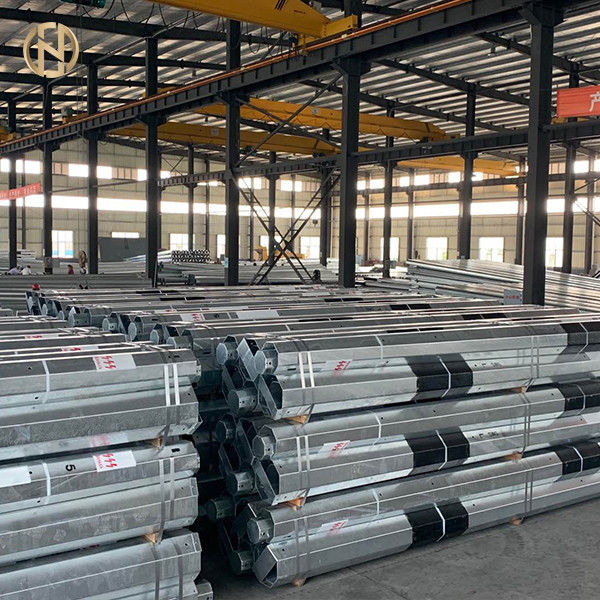

3-4,5mm Tebal Tiang Baja Tubular Tiang Listrik Baja Tegangan Rendah Dengan Tetap

1.Kondisi Iklim:

Berikut ini berlaku kecuali disebutkan lain:

sebuah.Suhu Sekitar Maksimum 50 Co

b.Suhu Sekitar Minimum -10 Co

c.Temperatur desain 45 Co

d.Kisaran suhu udara harian maksimum 20 Co

e.Tekanan Angin Maksimum 420 n/m2

f.Ketebalan Es 10 mm.

g.Salju Turun 1-4 hari – 30 cm.

h.Ketinggian situs 0-1400m ASL

saya.Curah hujan tahunan rata-rata 40cm selama November–April

j.Kelembaban relatif dalam kisaran 30 hingga 60%.

k.Rata-rata jumlah badai guntur 15 hari/tahun

l.Angin musim dingin yang berlaku rata-rata setiap hari sekitar 5-8 m/s, dengan hembusan hingga 30 m/s.

m.Angin musim panas rata-rata sore hari 10-13 m/s, pada pagi hari umumnya ringan dan bervariasi, kecepatan hembusan hingga 30 m/s.


2.Uraian Kontrak Umum: Tiang baja tubular yang disuplai berdasarkan kontrak ini harus digunakan oleh pembeli sebagai penopang untuk membawa konduktor jaringan listrik Overhead Tegangan Rendah.
3.Standar yang Berlakuyang harus diikuti sebagai persyaratan minimum sesuai dengan BS EN 10255/2004 medium dan astma53/a53m-2012 untuk 9met , 9 met poles
4. Bebas dari cacat : Tiang harus selesai dengan baik, bersih dan bebas dari bahaya

• Cacat permukaan, ujung tiang harus dipotong persegi.Tiang harus lurus
• Halus dan silinder.


5.1 Uji Lendutan
Setiap tiang harus ditopang dengan kuat untuk jarak dari ujung pantat sama dengan kedalaman yang akan ditanam di tanah.Ini kemudian akan dibebani sebagai penopang dan beban defleksi yang sesuai dari Tabel diterapkan pada sudut kanan sumbu tiang 30 cm dari puncak tiang hingga 9 m (keseluruhan) dan 60 cm dari atas untuk tiang lebih dari 9 m ( keseluruhan).Untuk kenyamanan dalam pengujian, tiang dapat dipasang secara horizontal dan beban diterapkan secara vertikal.Lendutan sementara akibat beban yang diterapkan pada titik penerapan beban tidak boleh melebihi 157,5 mm.
5.2 Tes Set Permanen
Pengujian ini harus dilakukan segera setelah pengujian defleksi.Setelah penerapan beban yang sesuai yang ditentukan dalam Tabel 1, set permanen yang diukur dari posisi nol setelah pelepasan beban yang sesuai pada titik penerapan beban tidak boleh melebihi 13 mm.
5.3 Uji Jatuh
Pengujian harus dilakukan dalam kasus tiang bergoyang.Tiang harus dijatuhkan secara vertikal dengan ujung pantat (ujung bawah) ke bawah, tiga kali berturut-turut dari ketinggian 2 m ke balok kayu setebal 150 mm yang diletakkan di atas pondasi beton.Tiang tidak boleh menunjukkan tanda-tanda telescoping atau melonggarnya sambungan.Bab 2. Spesifikasi Teknis untuk saluran 11kv 2-4 GSEEP/W/ICB-03 2073/74-03
5.4 Jika salah satu tiang yang dipilih gagal melewati salah satu pengujian yang ditentukan di atas, dua tiang selanjutnya harus dipilih untuk pengujian dari lot yang sama sehubungan dengan setiap kegagalan.Jika kedua tiang tambahan ini gagal, bahan uji yang diwakili oleh contoh uji harus dianggap tidak memenuhi spesifikasi ini.

6.0 Program Penjaminan Mutu
Bersamaan dengan Penawaran, Peserta Pengadaan harus memberikan program penjaminan mutu dari pemanufaktur yang mencakup Sistem Mutu dan Rencana Mutu, yang antara lain mencakup informasi untuk memenuhi persyaratan berikut, jika tidak, maka Penawaran akan bertanggung jawab atas penolakan.
saya.Struktur organisasi;
ii.Tugas dan tanggung jawab yang diberikan kepada staf yang memastikan kualitas pekerjaan;
aku aku aku.Sistem pembelian, penerimaan pengiriman dan verifikasi bahan;
iv.Sistem untuk memastikan kualitas pengerjaan;
v. Pengaturan jaminan mutu harus sesuai dengan persyaratan yang relevan dari ISO9001:2000;
vi.Pernyataan pemberian daftar bahan baku penting, nama pembuat bahan baku, daftar standar bahan baku yang diuji, daftar pengujian yang biasa dilakukan terhadap bahan baku;
vi.Daftar fasilitas manufaktur yang tersedia dengan dokumen pendukung;
viii.Daftar area dalam proses manufaktur, di mana inspeksi bertahap biasanya dilakukan untuk kontrol kualitas dan rincian pengujian dan inspeksi tersebut;
ix.Daftar peralatan pengujian yang tersedia dengan pabrikan untuk pengujian akhir peralatan yang ditentukan dan batasan pabrik pengujian, jika ada, sehubungan dengan jenis, pengujian khusus, penerimaan dan pengujian rutin yang ditentukan dalam standar yang relevan.

7. Dokumen Penawaran
7.1 Peserta Pengadaan harus memberikan kepada Peserta Lelang dua (2) salinan yang jelas dari standar yang mengatur pemilihan tabung baja, dan setiap standar yang diikuti dalam pembuatan dan pengujian tiang yang ditawarkan.
7.2 Peserta Pengadaan harus memberikan deskripsi dan gambar dimensi bersertifikat dari setiap jenis tiang.
7.3 Dua (2) salinan resmi yang jelas dari semua uji jenis yang dilakukan pada jenis tiang yang serupa dan beban kerja yang serupa jika tidak, penawaran penawaran akan ditolak.Uji jenis harus dilakukan di laboratorium uji nasional atau internasional yang diakui atau laboratorium uji independen selain pabrikan.
7.4 Komentar spesifikasi klausul demi klausul, yang menyebutkan kepatuhan dan penyimpangan, jika ada.
7.5 Semua data, gambar, katalog dan dokumen teknis lainnya dijilid terpisah dari dokumen penawaran.
Bab 2. Spesifikasi Teknis untuk jalur 11kv 2-5
GSEEP/W/ICB-03 2073/74-03
