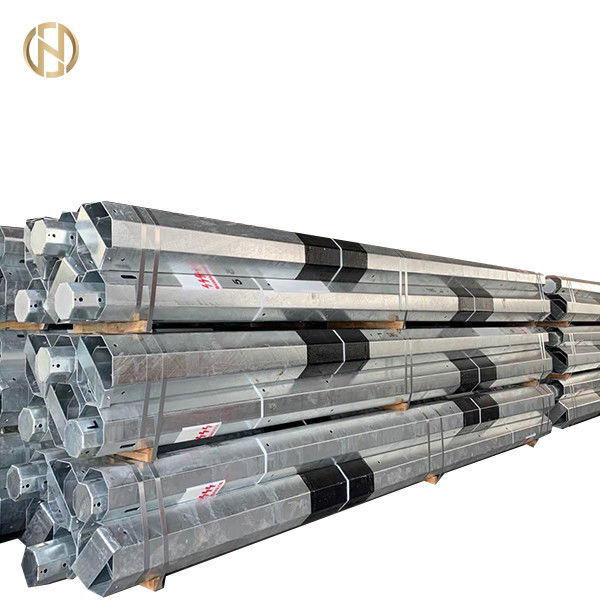

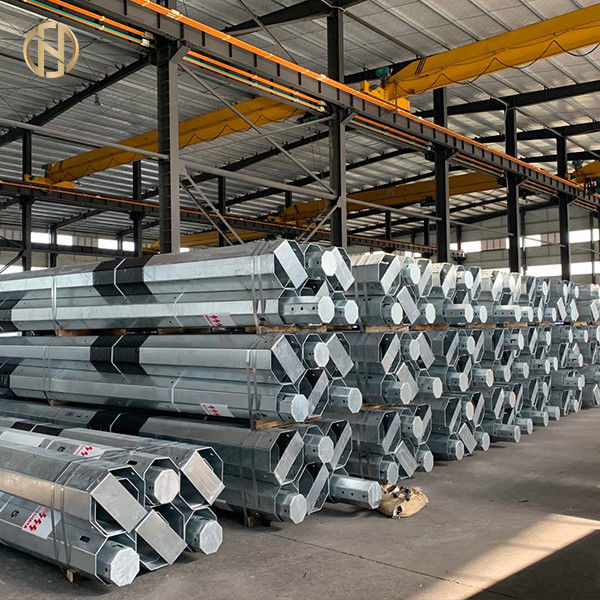

Tiang Tubular Swaged 12M Tahan Lama Untuk Jalur Listrik Overhead 11KV Atau 33KV

                                12M Swaged Tubular Pole Tahan Lama Untuk Saluran Listrik Overhead 11KV Atau 33KV



1. Ruang Lingkup

1.1 Spesifikasi ini mencakup desain, fabrikasi, pengujian dan pasokan baja tubular

tiang yang biasa digunakan pada saluran listrik di atas kepala.

2. Umum

Tiang baja harus dibuat dalam beberapa panjang dan kekuatan seperti yang ditentukan dalam

Tabel 1 yang terkandung di sini.

2.1 Tiang tubular baja harus diproduksi oleh perusahaan yang disetujui kualitasnya

standar ISO 9001:2000.Nomor sertifikasi ISO 9001, nama perusahaan

berwenang menyetujui otoritas dengan alamat kontak dan telepon dan faks

nomor juga harus disebutkan.Peserta Lelang harus melampirkan salinan ISO 9001

sertifikat dengan penawaran.

3. Deskripsi

3.1 Tiang baja harus dari desain swagged dan harus terdiri dari tiga (3) terpisah

panjang pipa baja diayunkan pada dua sambungan untuk membuat tiang.Namun, ada

adalah beberapa jumlah tiang seperti yang disebutkan dalam harga dan jadwal pengiriman yang

harus dari jenis lipat.Jumlah tiang lipat tersebut harus ditunjukkan pada:

waktu kontrak.

3.2 Pipa baja yang digunakan dalam fabrikasi tiang harus dari baja dengan proses yang disetujui

memiliki kekuatan tarik minimum 42 kg/sq.mm dan bahan kimia

komposisi belerang tidak lebih dari 0,06% dan tidak lebih dari 0,06%

fosfor.

3.3 Diameter tubing dan ketebalan dinding tubing ditunjukkan pada Tabel 1 untuk setiap panjang

tiang adalah ukuran minimum yang akan digunakan dalam fabrikasi setiap panjang tiang.Ini akan menjadi

tanggung jawab Penawar untuk menentukan kecukupan tabung komponen

ditunjukkan untuk beban yang harus dipertahankan.Namun, dalam hal apapun diameter tabung dan

ketebalan dinding untuk setiap tabung komponen kurang dari nilai yang ditunjukkan pada Tabel 1.

3.4 Tiang tubular harus dibuat dari tabung yang dilas, disikat dan disambung.Itu

tepi atas setiap sambungan harus dilubangi pada sudut sekitar 45 derajat.Itu

tiang baja harus terdiri dari tiga bagian dengan diameter yang semakin berkurang dan

tebal diameter minimum dan panjang tiang harus seperti yang ditunjukkan pada Tabel 1.

3.5 Semua tabung yang membentuk bagian dari penopang di atas harus dibuat dari insulasi panas

baja mulus atau dilas terus menerus sesuai dengan BS 6323 atau setara

Standar yang berlaku.

Bab 2. Spesifikasi Teknis untuk jalur 11kv 2-2

GSEEP/W/ICB-03 2073/74-03

3.6 Seluruh bagian tiang harus digalvanis dengan berat lapisan minimum

tidak kurang dari 460-gm/-sq.m secara internal dan eksternal.

3.7 Setiap tiang harus dilengkapi dengan pelat baja dengan ketebalan minimum 3 mm

dilas sampai akhir bagian.Pelat atas tidak boleh menonjol melebihi

perimeter bagian atas.Setiap tiang juga harus dilengkapi dengan alas yang dilas

pelat dilas ke bagian bawah tiang.

3.8 Tiang harus, dibor sesuai dengan pola pengeboran seperti yang didefinisikan dalam

Angka.Semua lubang harus berdiameter 18 mm.Namun, produsen harus mendapatkan

persetujuan pola pengeboran sebelum pembuatan tiang.Setiap tiang harus

ditandai dengan panjang yang sesuai seperti yang ditunjukkan pada Gambar.

3.9 Jenis tiang lipat harus dibuat sedemikian rupa sehingga potongan-potongan bagian

dapat dibawa ke situs dan dipasang di situs itu sendiri.Bagian tiang di atas harus

memiliki flens dan bagian di bawahnya harus tumpang tindih dengan panjang 25 cm seperti yang ditunjukkan

dalam diagram.Tiang-tiang harus dibor sedemikian rupa sehingga bagian di atas

dapat diperbaiki dengan aman bagian di bawahnya dengan dua baut 5/8 "x 7" pada 90 derajat

satu sama lain.Dua sambungan tersebut membentuk tiang lengkap dari tiga bagian seperti yang ditunjukkan pada Gambar

2 dan 3.

3.10 Ukuran pelat dasar harus sesuai dengan standar yang berlaku.

4 Toleransi

4.1 Toleransi berikut harus dipertahankan:

a) Toleransi diameter: Tidak Berlaku

b) Toleransi pada berat: Tidak Berlaku

c) Toleransi pada ketebalan: Tidak Berlaku

e) Lurus: Tiang yang sudah jadi tidak boleh keluar dari kelurusan

dengan ketinggian lebih dari 1/600.

5. Tes

5.1.Pengujian berikut harus dilakukan untuk tiang yang dilengkapi.Semua pengujian harus

laporan pengujian yang terdokumentasi dan bersertifikat sepenuhnya harus diberikan kepada NEA.

a Uji tarik dan analisis kimia untuk belerang dan fosfor

b.Tes defleksi

c.Tes set permanen

d.Tes jatuh

Bab 2. Spesifikasi Teknis untuk jalur 11kv 2-3

GSEEP/W/ICB-03 2073/74-03

5.2 Jumlah tiang yang dipilih untuk melakukan uji tarik dan analisis kimia untuk

belerang dan fosfor harus seperti yang diberikan di bawah ini:

Ukuran Lot Jumlah tiang

Hingga 500 1

501 hingga 1000 2

1001 hingga 2000 3

2001 hingga 3000 4

3001 dan di atas 5

5.3 Jumlah tiang yang dipilih atau melakukan uji defleksi, uji set permanen dan jatuh

pengujian harus seperti yang diberikan di bawah ini:

Ukuran Lot Jumlah tiang

Hingga 500 5

501 hingga 1000 8

1001 hingga 2000 13

2001 hingga 3000 18

3001 dan di atas 20

Uji defleksi, uji set tetap dan uji jatuh harus dilakukan di

suksesi pada setiap kutub yang dipilih.



Penunjukan IS Panjang keseluruhan	410SP- 52 11 m				410 SP-43 10 m		410 SP-31 9 m		410 SP-13 8 m
Kedalaman tanam.saya	1.8				1.8		1.5		1.5
Bagian:
Panjang, m Atas (h1)	2.7				2.4		2		1.75
Tengah (h2)	2.7				2.4		2		1.75
Bawah (h3)	5.6				5.2		5		4.50
Diameter Luar, mm Atas (h1)	114.3				114.3		114.3		88.9
Tengah (h2)	139.7				139.7		139.7		114.3
Bawah (h3)	165.1				165.1		165.1		139.7
Ketebalan, mm
Atas (h1) 3,65 3,65
						3.65			3.25
Tengah (h2)		4,5		4,5		4,5			3.65
Bawah (h3)		4,5		4,5		4,5			4,5
Perkiraan berat, kg		175		160		147			101
Beban melumpuhkan, kgf		307		348		367			301
Penerapan beban dari bagian atas tiang, m		0.6		0.6		0,3			0,3
