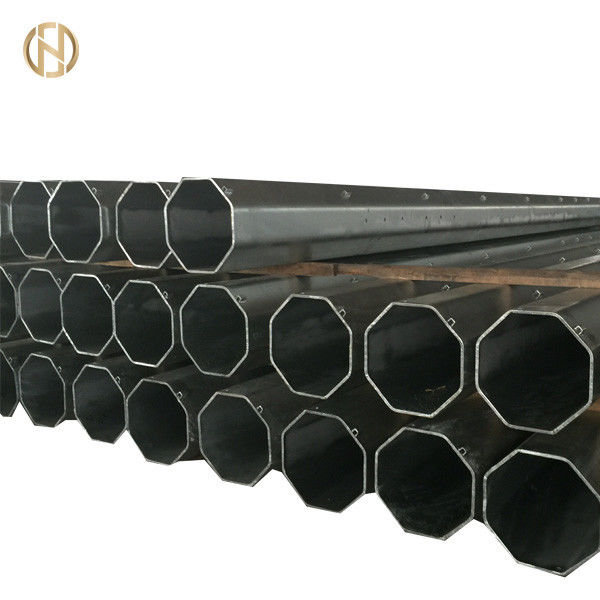

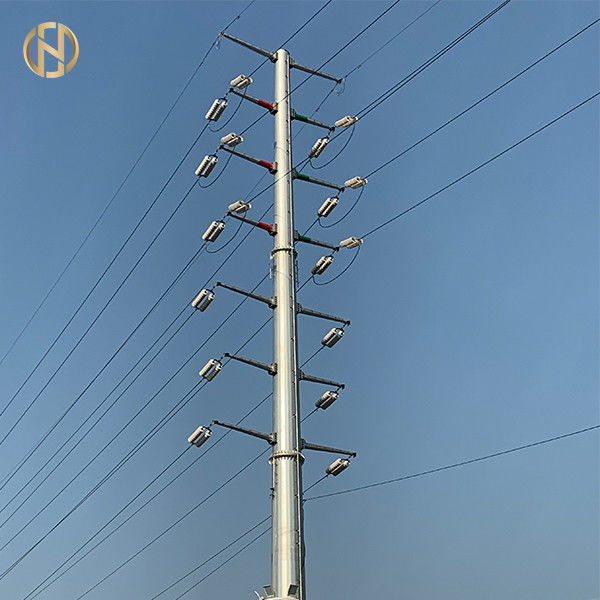

33KV 18m Steel Utility Pole Steel Power Poles Dengan Isolator Dan Konduktor

                            Tiang listrik baja 33kv 18m tiang utilitas baja dengan isolator dan konduktor

Spesifikasi ini mencakup desain, rekayasa, manufaktur, perakitan, pengujian di tempat kerja pabrikan sebelum pengiriman tiang baja, rakitan lengan silang, set pria, pelat bahaya, set pembumian lonjakan GI untuk 33kV Jalur tiang tunggal, Perlengkapan Suspensi dan Ketegangan yang cocok untuk Konduktor AAC untuk digunakan pada saluran Overhead 33kV 3 fase, 50 Hz, yang dibumikan dengan kokoh.

• Desain dan pengerjaan harus sesuai dengan praktik rekayasa terbaik untuk memastikan kinerja yang memuaskan sepanjang masa pakai.
• Setiap bahan dan peralatan yang tidak secara khusus dinyatakan dalam spesifikasi ini tetapi diperlukan untuk pengoperasian peralatan yang memuaskan harus dianggap termasuk kecuali secara khusus dikecualikan dan harus dipasok tanpa biaya tambahan.Komponen yang memiliki peringkat identik harus dapat dipertukarkan.Penawar harus melengkapi fasilitas pengujian yang tersedia di tempat kerja pabrikan.

Setiap kali ada perbedaan dalam Standar, kriteria yang paling ketat harus diterapkan.

3.0 BAHAN, STRUKTURALRINCIAN DANPEMBUATAN

• Bahan yang digunakan dalam pembuatan semua peralatan harus baru dan kualitas terbaik dan kelas yang paling cocok untuk kinerja di bawah kondisi yang ditentukan.
• Baja yang digunakan untuk pembuatan berbagai peralatan harus sesuai dengan persyaratan umum yang berkaitan dengan penyediaan bahan yang dilakukan dalam standar internasional yang relevan.
• Bahan yang dianalisis sesuai dengan ISO 13520:2015 atau standar internasional terkait lainnya tidak boleh menunjukkan kandungan belerang dan fosfor masing-masing lebih dari 0,060%.
• Peralatan harus selesai dengan baik, bersih dan bebas dari cacat permukaan yang berbahaya.Ujung tiang baja, bagian sudut dll harus dipotong persegi dan harus lurus.
• Baut, mur & ring pak dan untai kawat pria & kawat pelindung lengan silang harus digalvanis panas sesuai ISO 1461:2009(en) atau standar internasional lain yang relevan.Kualitas seng harus setidaknya kadar Zn 98 yang ditentukan dalam ISO 752:2004.Lapisan seng harus melekat, halus, cukup terang, terus menerus dan bebas dari ketidaksempurnaan dan fluks, abu dan kotoran, inklusi, serpihan dan bintik hitam, jerawat, gumpalan dan runcing.
• Tiang baja harus hot dip galvanized dengan ketebalan lapisan seng minimum 125 mikron dan pelat dasar baja dengan ketebalan lapisan seng minimum 125 mikron umumnya sesuai ASTM A123 dan diuji sesuai standar internasional yang relevan.
• Barang harus tahan minimal 4 kali penurunan dengan durasi satu menit.Keseragaman lapisan galvanis harus ditentukan dengan uji pendahuluan seperti yang ditentukan dalam ASTM A123.
• Suspensi dan Ketegangan Fitting harus terbuat dari Paduan Aluminium dan semua mur dan baut harus dibuat dari baja galvanis dengan ketebalan minimum lapisan seng 85 mikron sesuai ISO 10684:2004(en) Bagian XIII atau standar internasional lain yang relevan.

4.0 PERSYARATAN TEKNIS KHUSUS DARI BERBAGAI PERALATAN

4.1 Baja Polandia

Pembeli dapat dengan pertimbangannya sendiri memberikan data desain dan fabrikasi dari satu atau lebih jenis tiang yang diperlukan untuk fabrikasi dan pengujian tiang oleh pemasok atau sebagai alternatif dapat meminta penawar untuk mengerjakan desain tiang yang optimal dan dalam hal ini menyerahkan desain terperinci perhitungan pada 'format excel' untuk diperiksa dan ditinjau oleh Majikan.

Desain Tiang harus dikerjakan dan diperiksa lebih disukai sesuai ASCE Manual-72 / SEI - 48- 05 atau standar internasional lain yang relevan.Tiang-tiang harus dibor terlebih dahulu dan disuplai lengkap dengan tutup atas tiang dan pelat dasar.

4.1.1 Spesifik Struktural Persyaratan

4.1.1.1 Tiang harus dirancang untuk menahan kemungkinan kombinasi terburuk dari pembebanan simultan dari:

• Beban lateral terdiri dari gaya angin pada penghantar sesuai dengan bentang angin, gaya angin pada isolator, gaya angin pada tiang dan tegangan maksimum penghantar.
• Beban vertikal terdiri dari beban tiang sendiri, berat konduktor, isolator, lengan silang, perlengkapan tambahan, lineman dan gaya tekan akibat reaksi penahan bilamana dapat diterapkan.

4.1.1.2 Tiang baja untuk campuran HV (33 kV), HV / LV harus dikerjakan untuk jenis dan aplikasi berikut

• Kontraktor harus menyerahkan desain rinci & gambar tiang untuk masing-masing saluran Transmisi 33kV tersebut di atas untuk persetujuan Klien dan gambar sampel yang menunjukkan dimensi & konfigurasi terlampir.
• Tiang harus memenuhi panjang dimensi dan persyaratan pembebanan atas tiang sesuai dengan parameter desain yang tercantum dalam spesifikasi ini.Dimensi di seluruh bidang datar untuk bagian atas dan bawah untuk semua tiang tercantum dalam spesifikasi/gambar ini sebagai desain yang lebih disukai untuk menggunakan satu dimensi untuk setiap jenis panjang tiang sejauh desain & kriteria beban kerja terpenuhi.

4.1.1.5Bekerja Memuat

Beban Kerja tiang yang ditentukan di sini dan didefinisikan sebagai beban yang bila diterapkan pada 250 mm di bawah puncak akan menginduksi tegangan maksimum yang diizinkan pada tiang, harus ditandai pada setiap tiang.

• Tiang standar harus sesuai untuk aplikasi yang ditentukan berdasarkan parameter desain yang diberikan pada Tabel 2, 3 & 4.
• Lubang tembus berdiameter 14 mm harus disediakan di setiap tiang pada ketinggian 300 mm di atas kedalaman tanam untuk pembumian.Lokasi lubang pada ketinggian 300 mm harus mendapat persetujuan dari Pengguna Jasa sebelum pembuatan tiang.

4.1.1.11Desain Parameter dan Faktor dari Keamanan

Toleransi

saya. Panjang

Toleransi pada panjang harus sebagai berikut:

Tiang yang sudah jadi tidak boleh keluar dari kelurusan lebih dari 1/600 panjangnya.

Toleransi penggulungan dan pemotongan untuk produk baja canai panas harus sesuai dengan standar internasional yang relevan.
