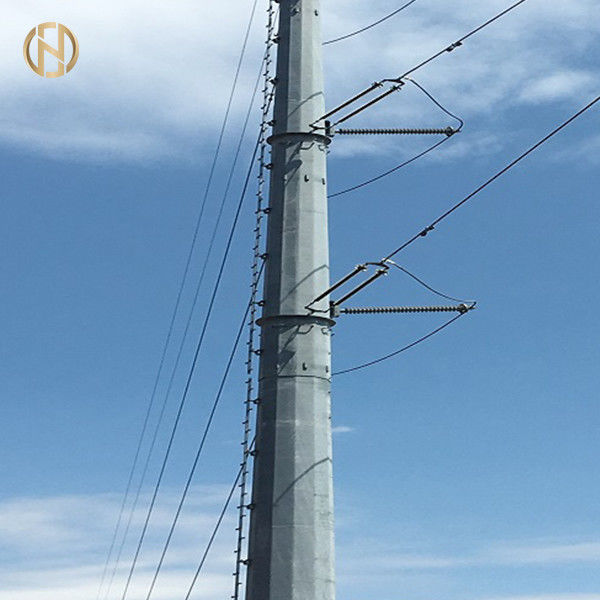

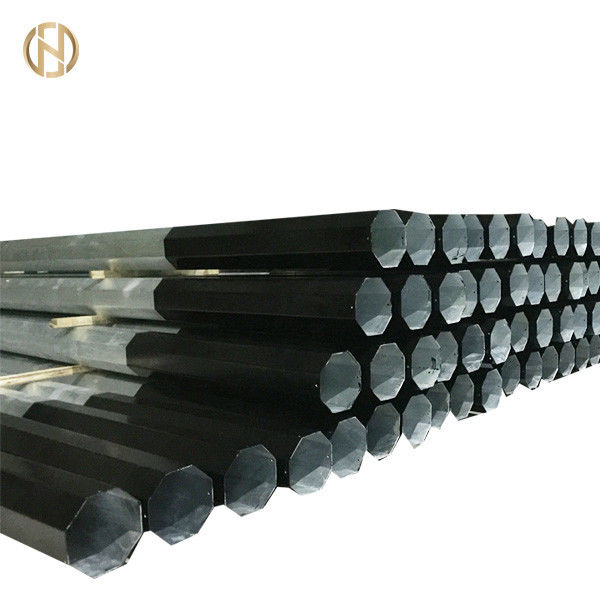

Tiang Utilitas Logam Baja 69KV ASTM A 123 Hot Dip Galvanisasi Daya Tahan Tinggi

                              Tiang utilitas baja 69kv ASTM A 123 Metal post hot dip galvanizing

1.0 CAKUPAN


Spesifikasi ini mencakup desain, rekayasa, manufaktur, perakitan, pengujian di tempat kerja pabrikan sebelum pengiriman tiang baja, rakitan lengan silang, set pria, pelat bahaya, set pembumian lonjakan GI untuk 33kV Garis tiang tunggal, Perlengkapan Suspensi dan Ketegangan yang cocok untuk Konduktor AAC untuk digunakan pada 3 fase, 50 Hz, saluran Overhead 33kV yang dibumikan dengan kokoh.

• Desain dan pengerjaan harus sesuai dengan praktik rekayasa terbaik untuk memastikan kinerja yang memuaskan sepanjang masa pakai.
• Setiap bahan dan peralatan yang tidak secara khusus dinyatakan dalam spesifikasi ini tetapi diperlukan untuk pengoperasian peralatan yang memuaskan harus dianggap termasuk kecuali secara khusus dikecualikan dan harus dipasok tanpa biaya tambahan.Komponen yang memiliki peringkat identik harus dapat dipertukarkan.Penawar harus melengkapi fasilitas pengujian yang tersedia di tempat kerja pabrikan.


Setiap kali ada perbedaan dalam Standar, kriteria yang paling ketat harus diterapkan.


3.0 BAHAN, STRUKTURAL RINCIAN DAN PEMBUATAN

• Bahan yang digunakan dalam pembuatan semua peralatan harus baru dan kualitas terbaik dan kelas yang paling cocok untuk kinerja di bawah kondisi yang ditentukan.
• Baja yang digunakan untuk pembuatan berbagai peralatan harus sesuai dengan persyaratan umum yang berkaitan dengan penyediaan bahan yang dilakukan dalam standar internasional yang relevan.
• Bahan yang dianalisis sesuai dengan ISO 13520:2015 atau standar internasional terkait lainnya tidak boleh menunjukkan kandungan belerang dan fosfor masing-masing lebih dari 0,060%.
• Peralatan harus selesai dengan baik, bersih dan bebas dari cacat permukaan yang berbahaya.Ujung tiang baja, bagian sudut dll harus dipotong persegi dan harus lurus.
• Baut, mur & ring pak dan untai kawat pria & kawat pelindung lengan silang harus digalvanis panas sesuai ISO 1461:2009(en) atau standar internasional lain yang relevan.Kualitas seng harus setidaknya kadar Zn 98 yang ditentukan dalam ISO 752:2004.Lapisan seng harus melekat, halus, cukup terang, terus menerus dan bebas dari ketidaksempurnaan dan fluks, abu dan kotoran, inklusi, serpihan dan bintik hitam, jerawat, lumpiness dan run.
• Tiang baja harus hot dip galvanized dengan ketebalan lapisan seng minimum 125 mikron dan pelat dasar baja dengan ketebalan lapisan seng minimum 125 mikron umumnya sesuai ASTM A123 dan diuji sesuai standar internasional yang relevan.
• Barang harus tahan minimal 4 kali penurunan selama satu menit.Keseragaman lapisan galvanis harus ditentukan dengan uji pendahuluan seperti yang ditentukan dalam ASTM A123.
• Suspension dan Tension Fittings harus terbuat dari Aluminium Alloy dan semua mur dan baut harus terbuat dari baja galvanis dengan ketebalan minimum lapisan seng 85 mikron sesuai ISO 10684:2004(en) Bagian XIII atau standar internasional lain yang relevan.

4.1.1.11 Rancangan Parameter dan Faktor dari Keamanan



Toleransi


saya. Panjangnya

Toleransi pada panjang harus sebagai berikut:


Tiang yang sudah jadi tidak boleh keluar dari kelurusan lebih dari 1/600 panjangnya.


Toleransi penggulungan dan pemotongan untuk produk baja canai panas harus sesuai dengan standar internasional yang relevan.
