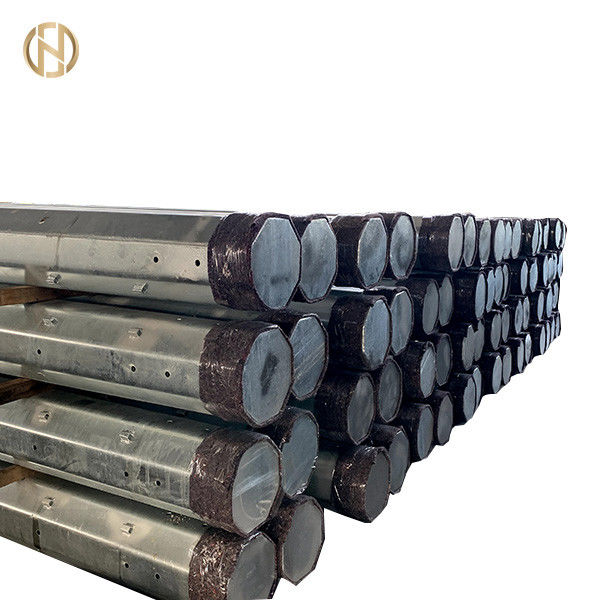

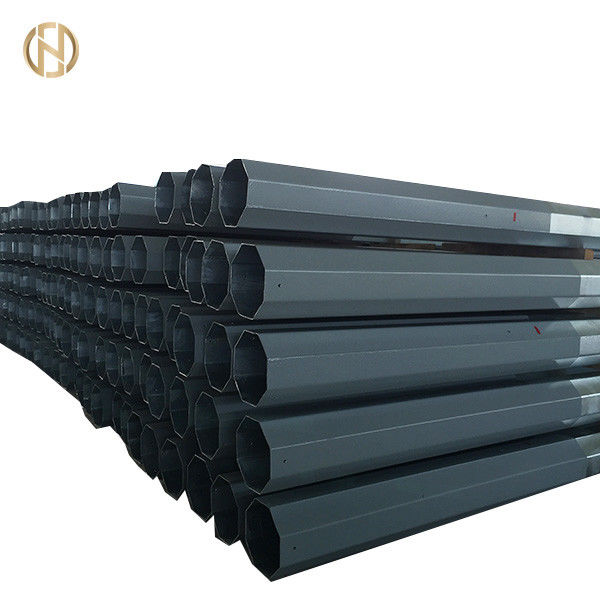

Tiang Daya Listrik 33KV 11m 12m Baja Kelas 4 Jenis Tahan Gempa Langsung

Tiang utilitas baja 33kv 11m 12m, kelas 4, Tipe yang langsung dikubur

1.0 CAKUPAN

Spesifikasi ini mencakup desain, rekayasa, pembuatan, perakitan, pengujian pada karya pabrikan sebelum pengiriman tiang baja, rakitan lintas lengan, set guy, pelat bahaya, set pembumian spike GI untuk 33kV Lini tiang tunggal, Suspensi dan Fiting Ketegangan yang cocok untuk Konduktor AAC untuk digunakan pada 3 fase, 50 Hz, garis Overhead 33kV yang dibumikan secara solid.

• Desain dan pengerjaan harus sesuai dengan praktik rekayasa terbaik untuk memastikan kinerja yang memuaskan sepanjang umur layanan.
• Any material and equipment not specifically stated in this specification but which are necessary for satisfactory operation of the equipment shall be deemed to be included unless specifically excluded and shall be supplied without any extra cost. Setiap bahan dan peralatan yang tidak secara khusus dinyatakan dalam spesifikasi ini tetapi yang diperlukan untuk operasi peralatan yang memuaskan harus dimasukkan kecuali kecuali secara khusus dikecualikan dan harus disediakan tanpa biaya tambahan. Components having identical rating shall be interchangeable. Komponen yang memiliki peringkat identik harus dapat dipertukarkan. The bidder has to furnish the testing facilities available at the manufacturer's works. Peserta Lelang harus melengkapi fasilitas pengujian yang tersedia di tempat kerja pabrikan.

2.0 STANDAR

Tiang-tiang baja, rakitan lintas lengan, rakitan brace lintas dan lengan pelindung tiang, set guy, set pentanahan, dll. Harus sesuai dengan standar IEC yang relevan dan Standar Internasional setara yang dapat diterima secara netral lainnya (sebagaimana telah diubah hingga saat ini) yang disebutkan di bawah ini berlaku untuk bahan dan proses yang digunakan dalam pembuatan peralatan ini:

Setiap kali ada perbedaan dalam Standar, kriteria yang paling ketat akan berlaku.

3.0 BAHAN, STRUKTURAL RINCIAN DAN PEMBUATAN

• Bahan yang digunakan dalam pembuatan semua peralatan harus baru dan kualitas terbaik dan kelas yang paling cocok untuk kinerja dalam kondisi yang ditentukan.
• Baja yang digunakan untuk pembuatan berbagai peralatan harus sesuai dengan persyaratan umum yang berkaitan dengan pasokan bahan yang dilakukan dengan standar internasional yang relevan.
• Materi yang dianalisis sesuai dengan ISO 13520: 2015 atau standar internasional terkait lainnya tidak boleh menunjukkan kandungan sulfur dan fosfor masing-masing lebih dari 0,060%.
• Equipment shall be well-finished, clean and free from harmful surface defects. Peralatan harus selesai dengan baik, bersih dan bebas dari kerusakan permukaan yang berbahaya. Ends of steel poles, angle sections etc. shall be cut square and shall be straight. Ujung-ujung tiang baja, bagian sudut dll harus dipotong persegi dan harus lurus.
• The bolts, nuts & pack washers and guy wire strand & cross arm guard wire shall be hot dip galvanized as per ISO 1461:2009(en) or other relevant international standards. Baut, mur & pencuci pak dan kabel untai pria & kawat pelindung lengan harus dip galvanis sesuai ISO 1461: 2009 (en) atau standar internasional lain yang relevan. The quality of zinc shall be at least Zn 98 grade specified in ISO 752:2004. Kualitas seng harus paling tidak kelas Zn 98 yang ditentukan dalam ISO 752: 2004. The zinc coating shall be adherent, smooth, reasonably bright, continuous and free from such imperfections and flux, ash and dross, inclusions, flake and black spot, pimples, lumpiness and runs. Lapisan seng harus patuh, halus, cukup cerah, terus menerus dan bebas dari ketidaksempurnaan dan fluks, abu dan sampah, inklusi, flake dan flek hitam, jerawat, kelumpuhan dan run.
• Tiang-tiang baja harus hot dip galvanis dengan ketebalan minimum 125 mikron lapisan seng dan pelat dasar baja dengan ketebalan minimum 125 mikron lapisan seng umumnya sesuai ASTM A123 dan diuji sesuai standar internasional yang relevan ..
• The articles shall withstand minimum 4 dips of one minute duration. Barang-barang harus menahan minimum 4 kali durasi satu menit. The uniformity of galvanized coating shall be determined by the preece test as prescribed in ASTM A123. Keseragaman lapisan galvanis harus ditentukan oleh uji preece seperti ditentukan dalam ASTM A123.
• Suspensi dan Ketegangan Fiting harus terbuat dari Aluminium Alloy dan semua mur dan baut harus terbuat dari baja galvanis dengan ketebalan minimum dari lapisan seng 85 mikron sesuai ISO 10684: 2004 (en) Bagian XIII atau standar internasional lain yang relevan.

4.0 PERSYARATAN TEKNIS KHUSUS DARI BERBAGAI ALAT

4.1 Baja Polandia

Pembeli dapat dengan kebijaksanaannya memberikan data desain dan fabrikasi dari satu atau lebih jenis kutub yang diperlukan untuk pembuatan dan pengujian kutub oleh pemasok atau sebagai alternatif dapat meminta penawar untuk mengerjakan desain kutub yang optimal dan dalam hal itu menyerahkan desain rinci perhitungan pada 'format excel' untuk pemeriksaan dan peninjauan oleh Majikan.

Design of Poles shall be worked out and checked preferably as per ASCE Manual- 72 / SEI - 48- 05 or other relevant international standards. Desain Polandia harus dikerjakan dan diperiksa lebih disukai sesuai ASCE Manual-72 / SEI - 48-55 atau standar internasional lain yang relevan. Poles shall be pre-drilled and supplied complete with pole top cap and base plate. Polandia harus dipra-bor dan disediakan lengkap dengan penutup atas tiang dan pelat dasar.

4.1.1 Spesifik Struktural Kebutuhan

4.1.1.1 Polandia harus dirancang untuk menahan kombinasi pemuatan serentak yang paling buruk

• Beban lateral terdiri dari gaya angin pada konduktor yang sesuai dengan bentang angin, kekuatan angin pada isolator, kekuatan angin pada tiang dan tegangan konduktor maksimum.
• Beban vertikal yang terdiri dari berat sendiri tiang, berat konduktor, isolator, cross-arm, peralatan tambahan, lineman, dan gaya tekan karena reaksi tetap di mana pun berlaku.

4.1.1.2 Tiang baja untuk HV (33 kV), campuran HV / LV harus dikerjakan untuk jenis dan aplikasi berikut:

• Kontraktor harus menyerahkan desain & gambar tiang yang terperinci untuk masing-masing jalur transmisi 33kV yang disebutkan di atas untuk persetujuan Klien dan gambar sampel yang menunjukkan dimensi & konfigurasi terlampir.
• Poles shall satisfy the dimensional length and pole top loading requirements as per the design parameters listed in this specification. Polandia harus memenuhi panjang dimensi dan persyaratan pemuatan atas tiang sesuai parameter desain yang tercantum dalam spesifikasi ini. The dimensions across flats for top and bottom for all poles are listed in this specification/drawings as a preferred design to utilize one dimension for each type of pole length in so far as design & working load criteria is met. Dimensi lintas datar untuk atas dan bawah untuk semua kutub tercantum dalam spesifikasi / gambar ini sebagai desain yang disukai untuk memanfaatkan satu dimensi untuk setiap jenis panjang tiang sejauh memenuhi kriteria desain & beban kerja.

4.1.1.5 Kerja Beban

Beban kerja dari kutub yang ditentukan di sini dan didefinisikan sebagai beban yang bila diterapkan pada 250 mm di bawah bagian atas akan menyebabkan tegangan maksimum yang diizinkan dalam kutub, harus ditandai pada setiap kutub.

• Tiang standar harus sesuai untuk aplikasi yang ditentukan berdasarkan parameter desain yang diberikan pada Tabel 2, 3 & 4.
• A through hole of 14 mm diameter shall be provided in each pole at a height of 300 mm above the planting depth for earthing. Lubang tembus dengan diameter 14 mm harus disediakan di setiap kutub dengan ketinggian 300 mm di atas kedalaman tanam untuk pembumian. The location of hole at a height of 300 mm shall be got approved from the Employer before manufacturing of the poles. Lokasi lubang pada ketinggian 300 mm harus mendapat persetujuan dari Majikan sebelum membuat kutub.

4.1.1.8 Mendasarkan Piring

Semua kutub harus ditempatkan selama ereksi pada M-20, pad PCC dengan ketebalan minimum 75 mm dan dimensi keseluruhan sekitar 150 mm lebih dari dimensi bawah luar tiang.

Alternatively; Kalau tidak; poles shall be supplied with separate square steel base plate fabricated from steel as per relevant Standards. kutub harus dilengkapi dengan pelat dasar baja persegi terpisah yang dibuat dari baja sesuai Standar yang relevan. Min. Min. thickness of base plates shall not be less than 6 mm. ketebalan pelat dasar tidak boleh kurang dari 6 mm. Design calculations of thickness of steel base plates shall be submitted for check and review by Employer. Perhitungan desain ketebalan pelat dasar baja harus diserahkan untuk diperiksa dan ditinjau oleh Majikan.

4.1.1.9 Guying

Poles for small angle locations (0 - 30°) shall be self-supporting. Polandia untuk lokasi sudut kecil (0 - 30 °) harus mandiri. However; Namun; the poles for larger angle and terminal locations in un-inhabited areas can be provided with Anchor Guys placed the direction of the bi-sector of the angle at angle locations or length wise at the terminal locations. kutub untuk sudut yang lebih besar dan lokasi terminal di daerah yang tidak berpenghuni dapat disediakan dengan Anchor Guys menempatkan arah bi-sektor sudut di lokasi sudut atau panjang bijaksana di lokasi terminal. In the inhabited areas guys are not allowed; Di daerah yang dihuni orang tidak diperbolehkan; but Struts or two poles mechanically secured together can be deployed. tetapi Struts atau dua kutub yang diamankan secara mekanis bersama-sama dapat digunakan.

4.1.1.11 Rancangan Parameter dan Faktor dari Keamanan

Toleransi

saya. Panjangnya

Toleransi panjangnya adalah sebagai berikut:

Tiang yang sudah jadi tidak boleh lurus lebih dari 1/600 panjangnya.

Toleransi rolling dan cutting untuk produk baja canai panas harus sesuai dengan standar internasional yang relevan.
