Tiang Utilitas Baja 15KV 11M 1050daN Pos Tenaga Listrik Tegangan Rendah

                                                       Tiang Utilitas Baja 33KV 11M Tiang saluran HV 990daN Tiang listrik utilitas

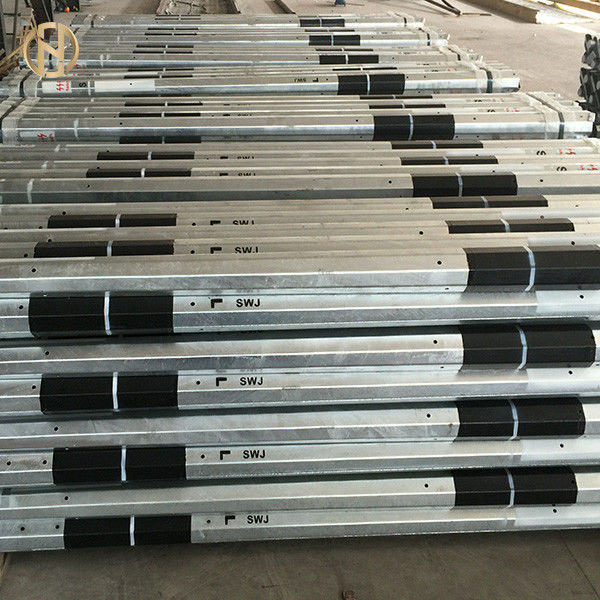

Tiang Utilitas Baja 15KV 11M 1050daN, tiang garis LV, tiang utilitas baja

Spesifikasi ini mencakup desain, rekayasa, manufaktur, perakitan, pengujian di tempat kerja pabrikan sebelum pengiriman tiang baja, rakitan lengan silang, set pria, pelat bahaya, set pembumian lonjakan GI untuk 33kV Garis tiang tunggal, Perlengkapan Suspensi dan Ketegangan yang cocok untuk Konduktor AAC untuk digunakan pada saluran Overhead 33kV 3 fase, 50 Hz, yang dibumikan dengan kokoh.

• Desain dan pengerjaan harus sesuai dengan praktik rekayasa terbaik untuk memastikan kinerja yang memuaskan sepanjang masa pakai.
• Setiap bahan dan peralatan yang tidak secara khusus dinyatakan dalam spesifikasi ini tetapi diperlukan untuk pengoperasian peralatan yang memuaskan harus dianggap termasuk kecuali secara khusus dikecualikan dan harus dipasok tanpa biaya tambahan.Komponen yang memiliki peringkat identik harus dapat dipertukarkan.Penawar harus melengkapi fasilitas pengujian yang tersedia di tempat kerja pabrikan

Setiap kali ada perbedaan dalam Standar, kriteria yang paling ketat harus diterapkan.

3.0 BAHAN, STRUKTURALRINCIAN DANPEMBUATAN

• Bahan yang digunakan dalam pembuatan semua peralatan harus baru dan kualitas terbaik dan kelas yang paling cocok untuk kinerja di bawah kondisi yang ditentukan.
• Baja yang digunakan untuk pembuatan berbagai peralatan harus sesuai dengan persyaratan umum yang berkaitan dengan penyediaan bahan yang dilakukan dalam standar internasional yang relevan.
• Bahan yang dianalisis sesuai dengan ISO 13520:2015 atau standar internasional terkait lainnya tidak boleh menunjukkan kandungan belerang dan fosfor masing-masing lebih dari 0,060%.
• Peralatan harus selesai dengan baik, bersih dan bebas dari cacat permukaan yang berbahaya.Ujung tiang baja, bagian sudut dll harus dipotong persegi dan harus lurus.
• Baut, mur & ring pak dan untai kawat pria & kawat pelindung lengan silang harus dilapisi galvanis sesuai ISO 1461:2009(en) atau standar internasional lain yang relevan.Kualitas seng harus setidaknya kadar Zn 98 yang ditentukan dalam ISO 752:2004.Lapisan seng harus melekat, halus, cukup terang, terus menerus dan bebas dari ketidaksempurnaan dan fluks, abu dan kotoran, inklusi, serpihan dan bintik hitam, jerawat, gumpalan dan runcing.
• Tiang baja harus hot dip galvanized dengan ketebalan lapisan seng minimum 125 mikron dan pelat dasar baja dengan ketebalan lapisan seng minimum 125 mikron umumnya sesuai ASTM A123 dan diuji sesuai standar internasional yang relevan.
• Barang harus tahan minimal 4 kali penurunan dengan durasi satu menit.Keseragaman lapisan galvanis harus ditentukan dengan uji pendahuluan seperti yang ditentukan dalam ASTM A123.
• Suspensi dan Ketegangan Fitting harus terbuat dari Paduan Aluminium dan semua mur dan baut harus dibuat dari baja galvanis dengan ketebalan minimum lapisan seng 85 mikron sesuai ISO 10684:2004(en) Bagian XIII atau standar internasional lain yang relevan.

4.1.1.10Fabrikasi dan Menyelesaikan

• Tiang-tiang harus difabrikasi dengan pembengkokan dingin lembaran baja dengan ukuran dan panjang yang sesuai ke dalam bentuk segi delapan dan sambungan las tunggal terus menerus.Pengelasan harus dilakukan dalam suasana inert lebih disukai di bawah jaket nitrogen.

ii.Semua pengelasan, pemotongan, pemesinan, dan fabrikasi harus dilakukan sebelum galvanisasi.

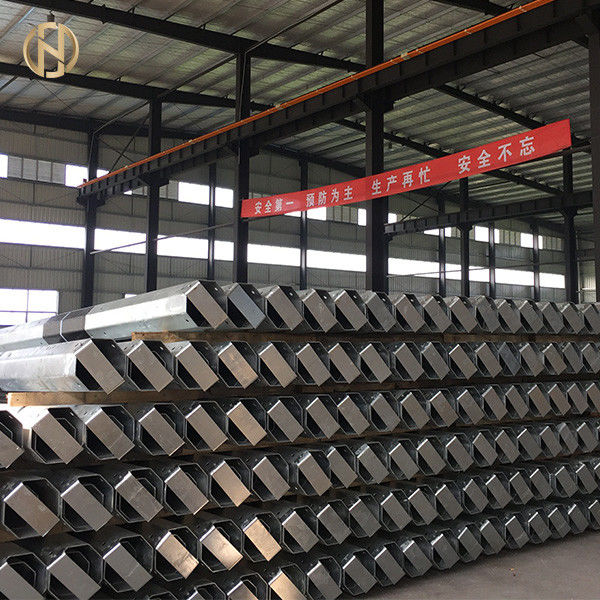

• Tiang harus lurus, halus, segi delapan dan berbentuk kerucut dan harus diselesaikan dengan baik, bersih, dan bebas dari bur, lekukan dan cacat permukaan lainnya.
• Lubang dan pengaturan pembumian harus disediakan sesuai gambar struktur.Semua lubang dan bagian atas tiang harus ditutup dengan sumbat plastik / tutup plastik yang dipasang rapat untuk menghindari masuknya air ke dalam lubang tiang.
• Dua kancing pembumian M-12 ditempatkan secara diametris berlawanan dan dilas rata dengan permukaan internal tiang;lengkap dengan set washer Mur, Baut, Polos dan Pegas M-12 GI, harus disediakan masing-masing pada 2700 mm di bawah puncak tiang dan 500 mm di bawah permukaan tanah pada tiang saluran HV dan pada 400 mm di bawah puncak tiang dan 500 mm di bawah permukaan tanah untuk tiang garis LV.

vi.Permukaan tanah harus ditandai dengan strip cat selebar 12 mm di sekelilingnya dengan warna hitam.

• Prototipe tiang sesuai desain yang disetujui harus dibuat dan diuji pada test bed resmi yang disetujui sesuai IEC: 60652 atau dapat disepakati bersama untuk memecahkan beban di hadapan pemeriksa Klien sebelum melanjutkan dengan fabrikasi massal tiang.

4.1.1.11Rancangan Parameter dan Faktor dari Keamanan

Toleransi

saya. Panjangnya

Toleransi pada panjang harus sebagai berikut:

Tiang yang sudah jadi tidak boleh keluar dari kelurusan lebih dari 1/600 panjangnya.

Toleransi penggulungan dan pemotongan untuk produk baja canai panas harus sesuai dengan standar internasional yang relevan.
