Tiang Listrik Sirkuit Ganda 138KV 30-60 Derajat Dengan Baseplate Dan M48 Baut Jangkar

Tiang Listrik Sirkuit Ganda 138KV 30-60 Derajat Dengan Baseplate Dan M48 Baut Jangkar

Produk - Tiang Daya Listrik
  • Menyoroti

    tiang listrik

    ,

    tiang jalur listrik

  • Pengobatan permukaan
    Hot Dip Galvanis
  • Tinggi
    2m - 50m
  • Ketebalan
    2.5mm - 20mm
  • Bahan
    Q235, Q345, Q420, Q460, Gr 50, Gr60, SS400, dll.
  • Membentuk
    Poligonal atau Kerucut
  • Warna
    Sesuai dengan kebutuhan klien
  • Pengelasan
    AWS D 1.1
  • Tempat asal
    Cina
  • Nama merek
    FUTAO
  • Sertifikasi
    ISO 9001 : 2008
  • Nomor model
    FTGG - 0 38 917
  • Kuantitas min Order
    2 buah
  • Harga
    $100 - $400
  • Kemasan rincian
    40HC atau OT, bungkus dengan tikar atau tikar jerami
  • Waktu pengiriman
    15 - 30 hari kerja
  • Syarat-syarat pembayaran
    L / C, T / T
  • Menyediakan kemampuan
    1200 potong setiap minggu

Tiang Listrik Sirkuit Ganda 138KV 30-60 Derajat Dengan Baseplate Dan M48 Baut Jangkar

  • Tiang Listrik Sirkuit Ganda 138KV 30-60 Derajat Dengan Baseplate Dan M48 Baut Jangkar
  • Tiang Listrik Sirkuit Ganda 138KV 30-60 Derajat Dengan Baseplate Dan M48 Baut Jangkar
Dapatkan Harga Hubungi sekarang

Tiang Sirkuit ganda 138KV 30-60 derajat dengan pelat dasar dan baut Jangkar M48



Deskripsi Produk

Dirancang untuk saluran transmisi overhead 132.138, 69kv 110KV.Tiang khusus dengan dimensi khusus dapat dirancang jika diperlukan.Teknisi internal kami siap membantu.Silakan hubungi layanan pelanggan untuk pertanyaan apa pun yang mungkin Anda miliki.



Detail Khusus

tiang baja BERSATU NILAI TERJAMIN
TIPE TIANG   Lurus Sudut Jalan buntu
Kuantitas pce 24 14 6
Pabrikan   YIXING FUTAO LOGAM STRUKTUR UNIT CO.,LTD YIXING FUTAO LOGAM STRUKTUR UNIT CO.,LTD YIXING FUTAO LOGAM STRUKTUR UNIT CO.,LTD
Lokasi produksi   CINA, JIANGSU, KOTA YIXING CINA, JIANGSU, KOTA YIXING CINA, JIANGSU, KOTA YIXING
Standar - NFEN10025 / GB/T 700 NFEN10025 / GB/T 700 NFEN10025 / GB/T 700 NFEN10025 / GB/T 700 NFEN10025 / GB/T 700 NFEN10025 / GB/T 700
Kualitas baja   S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500
Standar galvanisasi panas   ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461
Dimensi mécanique des ligues
Jumlah sirkuit   1 1 1 1 1 1
Jenis isolator   PENANGGUHAN PENANGGUHAN JANGKAR JANGKAR JANGKAR JANGKAR
Sudut 0 0 45 45 90 90
Rentang standar m 200 200 200 200 200 200
Rentang angin m 220 220 220 220 220 220
Rentang berat m 250 250 250 250 250 250
Konduktor melorot pada 85 ° C m
Bentuk lengan silang   Segi tiga Segi tiga tirai tirai tirai tirai
Tinggi lengan silang terendah m 15.6 15.6 15.6 15.6 15.6 15.6
Jarak vertikal minimum antara konduktor dan tiang m 1.1 1.1 2 2 2 2
Jarak vertikal antara konduktor tertinggi dan kabel ground m 2.2 2.2 2.2 2.2 2.2 2.2
Tekanan angin pada suhu rata-rata (25 °C) daN/m2 58 58 58 58 58 58
Koefisien aerodinamis kutub   2.8 2.8 2.8 2.8 2.8 2.8
Koefisien aerodinamis konduktor   1 1 1 1 1 1
Koefisien keamanan   2 2 2 2 2 2
Bahan   Lembaran logam terlipat Lembaran logam terlipat Lembaran logam terlipat Lembaran logam terlipat Lembaran logam terlipat Lembaran logam terlipat
Persilangan   segi delapan segi delapan segi delapan segi delapan segi delapan segi delapan
Tinggi dari tanah m 20 20 22 22 22 22
Diameter luar atas mm 240 240 270 270 300 300
Diameter luar bawah mm 510 510 920 920 1200 1200
Jumlah bagian mm 2 2 3 3 3 3
Ketebalan (atas/bawah) mm 4 / 6 4 / 6 6/8/10 6/8/10 6/10/10 6/10/10
Berat keseluruhan kg 1150 1268 3300 3560 4670 4980
Kedalaman pondasi m 2.6 2.6 2 2 2 2


detil tambahan

Kode Desain: Standar Amerika ASCE/SEI 48-11

Perangkat Lunak Desain: Perangkat lunak PLS-POLES

Cakupan Ekspor: Asia-Pasifik, Amerika Tengah & Selatan, Eropa, Timur Tengah, Afrika

Pengujian : Tes Pemuatan dapat dilakukan di lokasi jika diperlukan



Proses produksi

Verifikasi Bahan → Pemotongan → Moulding atau Bending → Pengelasan Vertikal → Verifikasi Dimensi → Pengelasan Flange → Pengeboran Lubang → Kalibrasi → Proses Deburring → Galvanizing, Powder Coating atau Lukisan → Kalibrasi Ulang → Threading → Pengemasan

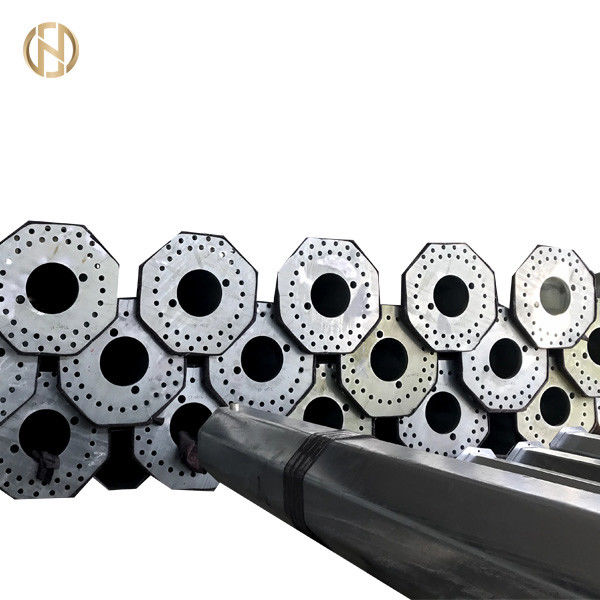

Tiang Listrik Sirkuit Ganda 138KV 30-60 Derajat Dengan Baseplate Dan M48 Baut Jangkar 0

Rincian Produk

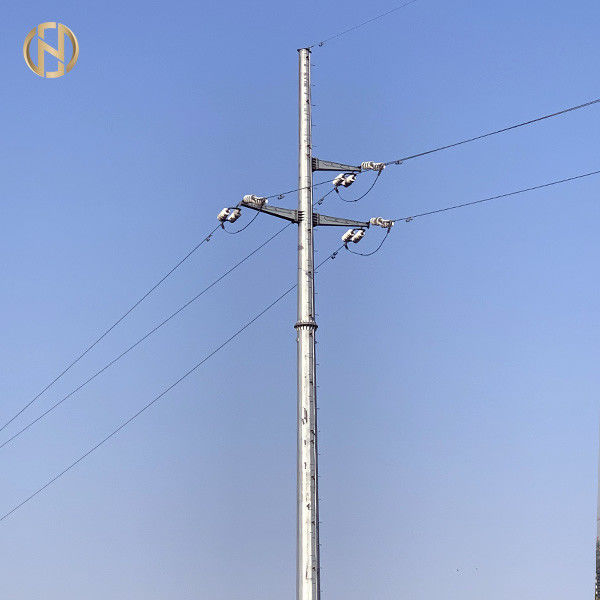

Tiang Listrik Sirkuit Ganda 138KV 30-60 Derajat Dengan Baseplate Dan M48 Baut Jangkar 1

Selamat datang di pabrik kami!
