Deskripsi Produk

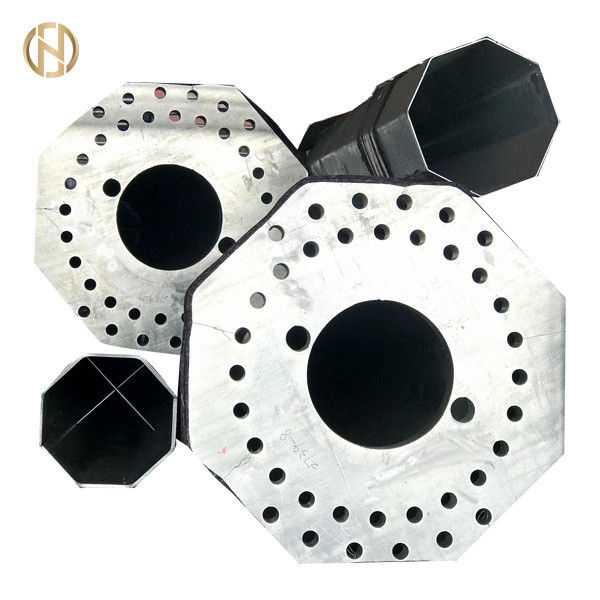

Produk diatas adalah tiang listrik baja yang dibuat khusus untuk tiang listrik baja mandiri 32m 0-30degree, dodecagon 166kv

Makalah ini menunjukkan kemungkinan pra-desain jalur untuk proyek tersebut, tetapi setiap desain akhir jalur untuk proyek tersebut harus dilakukan oleh perancang jalur khusus dan harus sepenuhnya dan secara resmi disetujui oleh GRIDCo.Spesifikasi ini merupakan pelengkap dari spesifikasi saluran transmisi yang disediakan dan harus dibaca bersama dengan spesifikasi tersebut.

• Cakupan

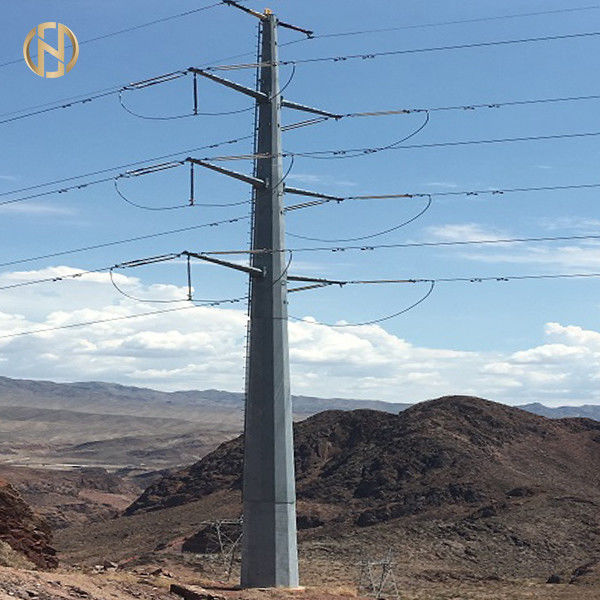

Proyek ini melibatkan pembangunan dua jalur transmisi sirkuit ganda (masing-masing sekitar 7km dan 5km pada menara saluran transmisi monopole sirkuit ganda (DC) swadaya menggunakan 1 x 604mm²Konduktor AAC HAWTHORN dengan menara monopole yang dilengkapi dengan dua kabel pelindung kabel serat optik (OPGW).

Penawar didorong untuk menyerahkan spesifikasi/gambar alternatif untuk monopole sirkuit ganda swadaya dan harus menetapkan harga yang sesuai untuk evaluasi sebagai alternatif.

C) Spesifikasi monopole baja:

1. Kondisi desain:

Pohon pembebanan yang menunjukkan, untuk setiap kasus beban, beban vertikal, transversal dan longitudinal yang diterapkan pada monopole harus seperti yang dijelaskan dalam spesifikasi teknis.

Faktor keamanan parsial material M diterapkan untuk perhitungan penampang pada tegangan luluh baja menurut EN50341-1.

Analisis tiang harus mencakup analisis orde kedua (atau P - ) dan pemeriksaan tekuk lokal menurut laporan ASCE N° 72. Catatan Perhitungan harus diterbitkan dan diserahkan kepada GRIDCo untuk disetujui.

Tiang dihitung dengan batasan defleksi yang sama dengan 8% tinggi di bawah beban terfaktor (lih EN 50341 7.4.5.1.3).

2. Bahan:

Semua bahan harus baru dan sesuai dengan standar relevan yang dirujuk dalam spesifikasi ini.

Untuk mendesain sesuai dengan perangkat lunak PLS, kami memerlukan parameter desain berikut:

Spesifikasi Produk

• Produk dirancang dan diproduksi sesuai dengan standar struktural ANSI/TIA-222-G
• Bahan poros tiang: ASTM GR65, GR50, Q460 A572, S355, Q345 / Q235, dll
• Kami memiliki sertifikasi ISO 10046 dan berkomitmen untuk memberikan produk dan layanan terbaik kepada pelanggan kami
• Kami memberikan bantuan tambahan jika diperlukan termasuk pengawasan dan komponen tambahan

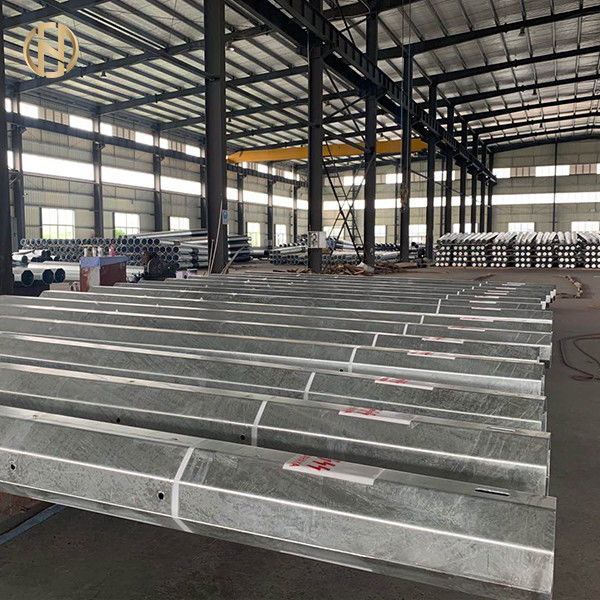

Kami menutupi bagian atas dan bawah tiang dengan tikar atau jerami untuk melindunginya dari kerusakan permukaan galvanis yang mungkin terjadi selama transportasi.Kemasan juga dapat dilakukan sesuai dengan kebutuhan klien.

Proses Produksi

Verifikasi Bahan → Pemotongan → Moulding atau Bending → Pengelasan Vertikal → Verifikasi Dimensi → Pengelasan Flange → Pengeboran Lubang → Kalibrasi → Proses Deburring → Galvanizing, Powder Coating atau Lukisan → Kalibrasi Ulang → Threading → Pengemasan
