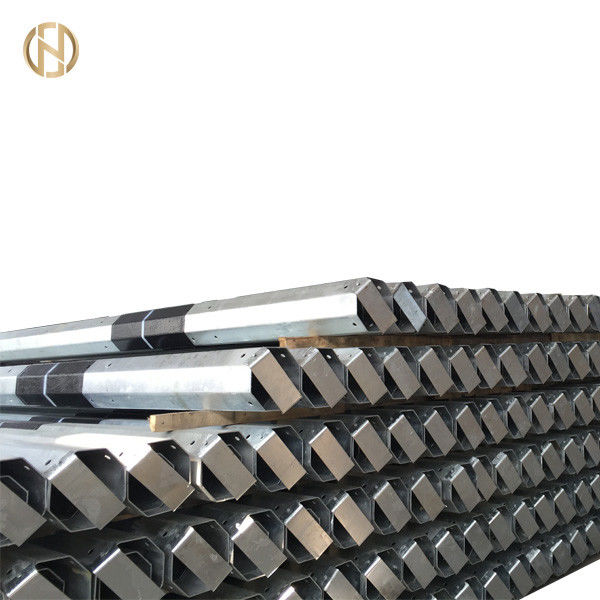

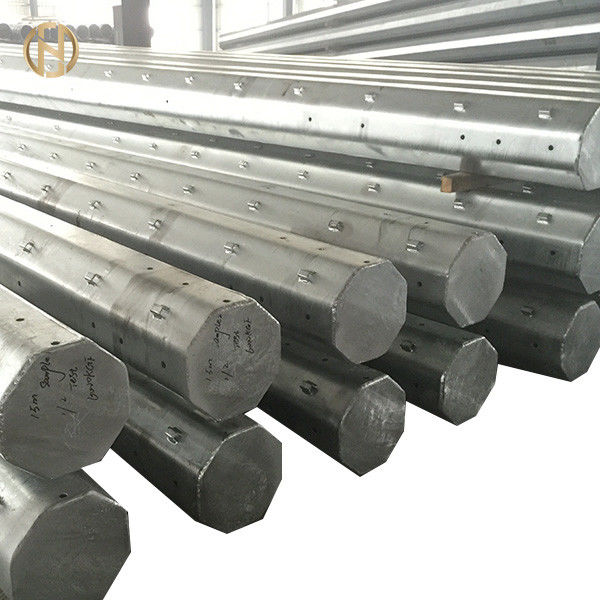

Tiang Baja Pipa Galvanis Tegangan Rendah 11m 10m Dengan Sertifikasi ISO 9001

1. Kondisi Iklim:

Berikut ini berlaku kecuali disebutkan lain:

a. Sebuah. Maximum Ambient Temperature 50 Co Suhu Ambient Maksimum 50 Co

b. b. Minimum Ambient Temperature -10 Co Suhu Ambient Minimum -10 Co

c. c. Design temperature 45 Co Desain suhu 45 Co

d. d. Maximum daily range of air temperature 20 Co Kisaran suhu udara harian maksimum 20 Co

e. e. Maximum Wind Pressure 420 n/m2 Tekanan Angin Maksimum 420 n / m2

f. f. Ice Thickness 10 mm. Ketebalan Es 10 mm.

g. g. Snow Falls 1-4 days – 30 cm. Air Terjun Salju 1-4 hari - 30 cm.

h. h. Site altitude 0-1400m ASL Situs ketinggian 0-1400 m ASL

i. saya. Average annual rainfall 40cm during November–April Curah hujan tahunan rata-rata 40cm selama November-April

j. j. Relative humidity in the range 30 to 60%. Kelembaban relatif dalam kisaran 30 hingga 60%.

k. k. Average number of thunder storms 15 days / year Jumlah rata-rata badai guntur 15 hari / tahun

l. l. Prevailing wind winter average daily approximately 5-8 m/s, with gust up to 30 m/s. Rata-rata angin musim dingin yang berlaku setiap hari sekitar 5-8 m / s, dengan hembusan hingga 30 m / s.

m. m. Summer wind average afternoon 10-13 m/s, during morning generally light and variable, gust speed up to 30 m/s. Angin musim panas rata-rata sore 10-13 m / s, pada pagi hari umumnya ringan dan bervariasi, kecepatan hembusan hingga 30 m / s.

2. Deskripsi Kontrak Umum:

Tiang-tiang baja tabung yang disuplai berdasarkan kontrak ini harus digunakan oleh pembeli sebagai penopang untuk membawa konduktor jaringan listrik Tegangan Rendah, Overhead.

3. Standar yang Berlaku yang harus diikuti sebagai persyaratan minimum sesuai dengan media BS EN 10255/2004 dan astma53 / a53m-2012 untuk 11 meter, 10 tiang terpenuhi

4. Bebas dari cacat :

Poles shall be well finished, clean and free from harmful surface defects, ends of the poles shall be cut square. Polandia harus selesai dengan baik, bersih dan bebas dari cacat permukaan yang berbahaya, ujung kutub harus dipotong persegi. Poles shall be straight smooth and cylindrical. Polandia harus lurus, halus dan berbentuk silinder.

5. pengepakan dan pengiriman:

Persyaratan pengepakan dan pengiriman harus dipenuhi sebagai berikut:

1. Tegangan rendah, tiang baja tubular dengan panjang 11 m harus dikirimkan dalam bundel 9 kutub dengan susunan 3 lapisan, dengan 3 kutub per lapisan, dan diikat pada empat (4)

lokasi dengan jarak yang sama dengan penggunaan tali baja ukuran 30 mm x 0,8 mm (mnt) dan pemisah kayu yang diperlukan di bawah tali baja.

2. Tegangan rendah, panjang tiang baja tubular 10 m harus dikirim dalam bundel 9 kutub dengan susunan 3 lapisan, dengan 3 kutub per lapisan, dan diikat di empat (4) lokasi dengan jarak yang sama dengan penggunaan tali baja ukuran 30 mm x 0,8 mm (mnt) dan pemisah kayu yang diperlukan di bawah tali baja.

4. Dalam hal pemasok di dalam Yordania, tiang-tiang yang diperlukan harus dikirim dengan truk terbuka, tetapi jika pemasok di luar Yordania, tiang-tiang yang diperlukan akan dikirimkan dengan kontainer terbuka.

6. Hal berikut harus diuji, berdasarkan pada standar di atas:

a. Sebuah. Materials and Manufacturers Bahan dan Pabrikan

b. b. Chemical Composition Komposisi kimia

c. c. Product Analysis Analisis Produk

d. d. Mechanical Properties Peralatan mekanis

e. e. Galvanization Process Proses Galvanisasi

f. f. Product Marking Penandaan Produk

g. g. Supplementary Requirements (Flattening test, Effective area, Yield strength, Tensile strength, Elongation %). Persyaratan Tambahan (Uji perataan, area efektif, kekuatan hasil, kekuatan tarik,% pemanjangan).

h. h. Deflection test. Tes defleksi.

i. saya. Drop test Tes jatuh

j. j. Braking test Tes pengereman

7.

a- Tiang Baja tubular Tegangan Rendah Deskripsi (4.5, 5.5)

Tiang harus dibuat dari tabung baja galvanis, di mana tabung baja galvanis harus dibuat dari pelat baja struktural yang dapat dilas menurut media BS EN 10255/2004, yang menunjukkan analisis tidak lebih dari 0,030% sulfur dan tidak lebih dari 0,0035 % hot dip fosfor diperlukan untuk EN ISO 1461/2009, 505 gm / m2 atau setara mikron tebal pada satu wajah.

Dimensi semua tabung baja galvanis harus dipertimbangkan selama fabrikasi ditunjukkan pada tabel di bawah ini:

Bahan Tiang Ukuran Nominal 4.5:

a) Nilai minimum tiang baja LV ST yang memiliki kekuatan tarik untuk bak tidak kurang dari 400

n / mm2.

b) Baja struktural untuk tutup atas harus hot galvanis, ketebalan minimum 2 mm, dilas dan dicat warna perak.

c) Sepenuhnya galvanis sebelum fabrikasi dan dicat warna perak dua lapis EPOXY setelah fabrikasi pada semua sambungan dan pengelasan.

d) Sepenuhnya galvanis setelah pembuatan tiang (sebagai opsi).

e) Setiap tiang harus diberi tanda warna merah melingkar yang terdiri dari Pita selebar 20 mm yang terletak 2 m dari bagian bawah tiang.

f) Semua kutub (lapisan galvanisasi) setelah produksi harus bebas dari segala cacat selama DILAKUKAN.

g) Tiang harus memiliki kekuatan tarik minimum 450 (Kgf).

Bahan Tiang Ukuran Nominal 5.5:

a) Nilai minimum tiang baja LV ST yang memiliki kekuatan tarik untuk bak tidak kurang dari 450 n / mm2.

b) Baja struktural untuk tutup atas harus hot galvanis, ketebalan minimum 2 mm, dilas dan dicat warna perak.

c) Sepenuhnya galvanis sebelum fabrikasi dan dicat warna perak dua lapis EPOXY setelah fabrikasi pada semua sambungan dan pengelasan.

d) Sepenuhnya galvanis setelah pembuatan tiang (sebagai opsi).

e) Setiap tiang harus diberi tanda warna merah melingkar yang terdiri dari Pita selebar 20 mm yang terletak 2 m dari bagian bawah tiang.

f) Semua kutub (lapisan galvanisasi) setelah produksi harus bebas dari segala cacat selama DILAKUKAN.

g) Tiang harus memiliki kekuatan tarik minimum 500 (Kgf).

b- Deskripsi Tiang Baja tubular Tegangan Rendah (11 meter).

Tiang harus dibuat dari tabung baja galvanis, di mana tabung baja galvanis harus dibuat dari pelat baja struktural yang dapat dilas sesuai dengan ASTM A53 / A53M - 12 hot dip galvanis hot grade B

8. bahan:

a) Nilai minimum baja Tiang tegangan rendah ST memiliki kekuatan tarik untuk bak tidak kurang dari 500 N / mm2.

b) Baja struktural untuk tutup atas dan bawah harus panas galvanis, tebal minimum 2 mm, dilas dan dicat warna perak.

c) Sepenuhnya galvanis sebelum fabrikasi dan dicat warna perak dua lapis EPOXY setelah fabrikasi pada semua sambungan dan pengelasan.

d) Sepenuhnya galvanis setelah pembuatan tiang (sebagai opsi).

e) Semua kutub (lapisan galvanisasi) setelah produksi harus bebas dari segala cacat selama DILAKUKAN.

f) Beban pengereman (673) kgf

c- Deskripsi Tiang Baja tubular Tegangan Rendah (10 meter).

Tiang harus dibuat dari tabung baja galvanis, di mana tabung baja galvanis harus dibuat dari pelat baja struktural yang dapat dilas sesuai dengan ASTM A53 / A53M - 12 hot dip galvanis hot grade B

9. bahan:

a) Nilai minimum baja Tiang tegangan rendah ST memiliki kekuatan tarik untuk bak tidak kurang dari 500 N / mm2.

b) Baja struktural untuk tutup atas dan bawah harus panas galvanis, tebal minimum 2 mm, dilas dan dicat warna perak.

c) Sepenuhnya galvanis sebelum fabrikasi dan dicat warna perak dua lapis EPOXY setelah fabrikasi pada semua sambungan dan pengelasan.

d) Sepenuhnya galvanis setelah pembuatan tiang (sebagai opsi).
