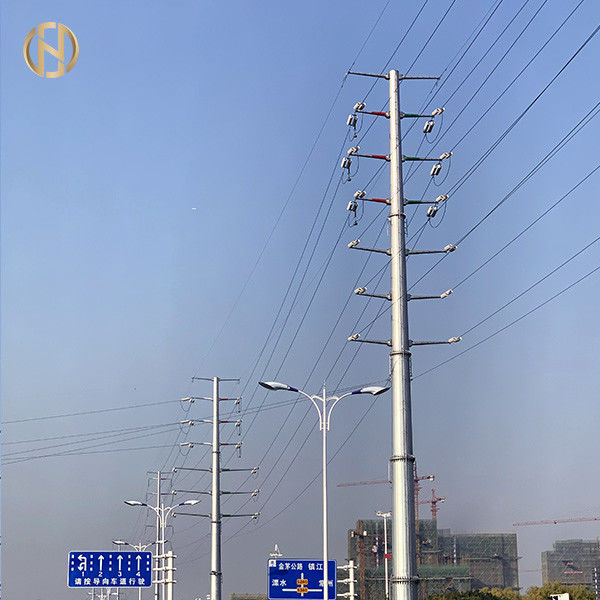

110KV 138KV HDG Pos Daya Listrik Galvanis Untuk Saluran Transmisi Daya

                             Tiang Baja Tenaga Listrik Galvanis HDG 110KV 138KV untuk Jalur Transmisi Tenaga Listrik



Deskripsi Produk

---

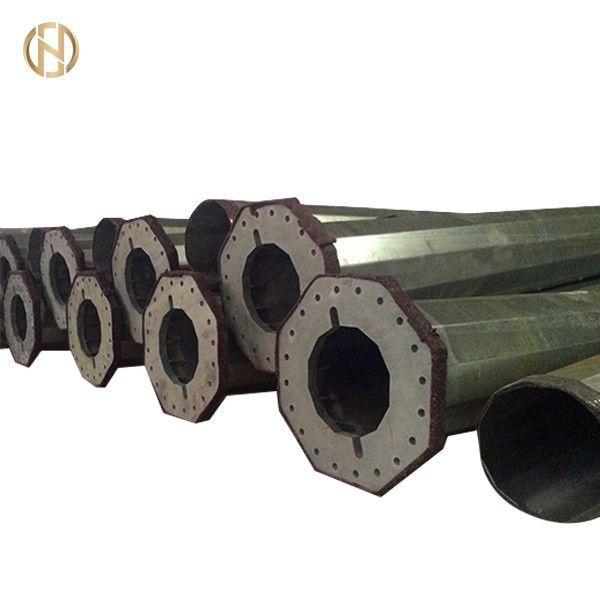

Produk di atas adalah 110kv 138kv Jalur Transmisi Tiang Listrik Baja Galvanis Oktagonal

• Produk dirancang dan diproduksi sesuai dengan standar struktural
• Hanya perusahaan kami yang dapat mematuhi standar manufaktur global ini yang memberi kami keunggulan atas pesaing kami
• Produk hot dip galvanis sesuai dengan standar ISO 1461/ASTM A123
• Bahan poros tiang: ASTM GR65, GR50

Untuk merancang sesuai dengan perangkat lunak PLS, kami memerlukan parameter desain berikut:

---

1. Kecepatan angin operasional di wilayah tempat tiang akan digunakan
2. Beban Antena dan ketinggian tiang
3. Tinggi total tiang itu sendiri

Spesifikasi Produk

110kv 138kv Tiang baja galvanis untuk pasar filipina NEA, Meralco



Bahan

1.) PELAT DASAR

ASTM A633 Kelas E

Standar untuk Pelat Baja Struktural Paduan Rendah Kekuatan Tinggi yang Dinormalisasi

YS 415 minimal

TS (550 - 690)

EL minimal 18%.

2.) BAUT ANCHOR

ASTM A615 Kelas 75

Standar untuk Tulangan Baja Karbon Cacat dan Polos untuk Penguatan Beton

YS 520 minimum

minimal TS 690

EL minimal 6%.

3.) KACANG BAUT ANCHOR

ASTM A563 Kelas C
Standar untuk Kacang Baja Karbon dan Paduan
Bukti Beban = minimum 993 N/mm2
Kekerasan: Brinell (143 - 352) / Rockwell (B78 - C38)

4.) KACANG GROUNDING

ASTM A276 Tipe 304

Standar untuk Pengencang Stainless Steel Austenitik

YS 207 minimal

TS 518 minimal

EL minimal 20%.

5.) BAHAN LAS

AWS D1.1 E70XX

YS 400 minimum
minimal TS480



Spesifikasi referensi standar berikut

ASCE/SEI 48:	Desain struktur tiang transmisi baja
BS EN ISO 1461 :	Lapisan galvanis hot dip pada barang besi dan baja fabrikasi.Spesifikasi dan metode pengujian.
ASTM A123 :	Spesifikasi standar untuk pelapisan seng (galvanis panas) pada Produk Besi dan Baja
ASTM A153/A153M :	Spesifikasi standar pelapisan seng (galvanis panas) pada besi dan baja



Pengemasan & Pengiriman

---



Bagian atas dan bawah tiang kami tutupi dengan tikar atau bal jerami untuk melindunginya dari kerusakan permukaan galvanis yang mungkin terjadi selama pengangkutan.Kemasan juga dapat dilakukan sesuai dengan kebutuhan klien.



Tes

Jenis tes (essais de kualifikasi)

• Uji kinerja tiang harus ditanggung oleh pemasok.
• EDCL mensyaratkan bahwa tes kinerja berikut harus dilakukan di hadapan perwakilan EDCL sebelum pengiriman pertama.

Pemeriksaan kutub (pemantauan visual dan dimensi)

• Karakteristik Dimensi: tinggi, dimensi di ujung atas dan alas, kelurusan tiang.
• Pemeriksaan aspek selesai:
• pengelasan yang selesai dengan baik: tidak adanya pengisian lepuh dan pemotongan ("colmatage et bouture") dari kawat solder.
• selesai dengan baik Galvanisasi: tidak adanya ketebalan ekstra, jarum, sisa aliran, sambungan dan bintik hitam.
• Tanda dan indikasi.
• Adanya pelindung mekanis di bagian atas dan di dasar tiang.
• Kehadiran terminal pembumian



Kontrol Kualitas Lapisan:

Sesuai dengan standar ISO 1461 atau yang setara: Kontrol Ketebalan lapisan galvanisasi dan Kontrol kualitas seng (bath of galvanization).



Tes pada tiang (Tes mekanik)

Uji lentur tidak merusak (pemeriksaan batas elastis), Ini adalah pemeriksaan ketahanan tiang yang mengalami regangan F yang diterapkan pada bagian atas tiang tertanam;F = (tegangan tarik nominal x faktor keamanan) + fiktif



Tekanan angin.

Metode pengujian:

Metode ini terdiri dari peningkatan beban yang diterapkan pada tiang secara perlahan dan teratur dari 0 ke F, dan sementara itu mencatat variasi sag (pembengkokan tiang) sesuai dengan beban berikut: 25% F, 50% F, 75% F, 80 %F, 90%F dan 100%F.

Setelah bertahan 1 menit di bawah beban F, tiang dikosongkan secara perlahan dan teratur hingga tanpa beban (beban nol).Sisa sag akan dicatat.Pengujian ini memuaskan jika kelengkungan sisa tidak melebihi 2% dari kelengkungan sesuai dengan 100% beban F, dan baik kelainan maupun deformasi tidak muncul pada tiang.



Tes Pecah

Beban diterapkan ke tiang yang telah mengalami uji defleksi dalam kondisi yang sama seperti yang ditentukan, namun perkembangan beban dilakukan terus menerus dan tanpa henti sampai terjadi patah tiang.

Nilai beban yang menyebabkan putusnya tiang akan dicatat.Tegangan putus harus sama dengan atau lebih tinggi dari F.



Kontrol kualitas baja

Laporan yang berkaitan dengan kualitas baja yang dimaksudkan untuk pembuatan tiang yang dipesan, dan sesuai dengan kontrol kualitas baja standar EN 10025 atau yang setara harus diberikan kepada EDCL.



Tes penerimaan

Tes penerimaan harus dilakukan di pabrik dan akan ditanggung oleh pemasok.Tes akan disetujui oleh pernyataan yang ditandatangani oleh bagian ini.EDCL berhak untuk diwakili dalam tes ini.

Pengambilan sampel akan dilakukan sesuai dengan ketentuan standar internasional dan atas dasar sebagai berikut:

• Tingkat penguasaan: S2
• Kendali sederhana yang normal: seharusnya perpindahan ke kendali yang dikurangi atau diperkuat akan dilakukan sesuai dengan ketentuan standar tersebut di atas.
• Tingkat kualitas yang dapat diterima (ALQ): 2.5.Perpindahan dari kontrol normal ke kontrol yang dikurangi atau diperkuat akan dilakukan sesuai dengan standar internasional.



Tes penerimaan harus mencakup tes berikut:

SEBUAH.pemantauan visual dan dimensi kutub;pemeriksaan aspek visual selesai

• Pengelasan selesai dengan baik: tidak adanya lepuh, pengisian dan pemotongan kawat solder.
• Galvanisasi yang sudah selesai dengan baik: tidak adanya ketebalan ekstra, jarum, sisa aliran, sambungan dan bintik hitam.

B. Pemeriksaan Dimensi

• Karakteristik Dimensi: Tinggi, dimensi di ujung atas dan alas.
• Adanya pelindung mekanis di bagian atas dan di dasar tiang.
• Kontrol Ketebalan lapisan galvanisasi.Sesuai dengan standar internasional.



Proses Produksi

---

Verifikasi Bahan → Pemotongan → Pencetakan atau Pembengkokan → Pengelasan Vertikal → Verifikasi Dimensi → Pengelasan Flange → Pengeboran Lubang → Kalibrasi → Proses Deburring → Galvanisasi, Pelapisan Serbuk atau Pengecatan → Kalibrasi Ulang → Threading → Pengemasan



FAQ

---

Q1.Bagaimana saya bisa mendapatkan harga tiang yang dibutuhkan?

A: 1. Harap berikan dimensi yang tepat seperti tinggi, jenis dan ketebalan material poros tiang, diameter atas dan bawah.Kami kemudian dapat memberi Anda kutipan akurat berdasarkan spesifikasi Anda. 2. Anda dapat mengirimkan gambar detail dan perakitan;kami kemudian dapat memberi Anda kutipan akurat berdasarkan gambar.

Q2.Saya seorang grosir kecil;apakah anda menerima pesanan kecil?

J: Tidak masalah jika Anda adalah grosir kecil;kami menerima pesanan dengan berbagai jumlah.

Q3.Saya seorang desainer;Bisakah Anda membantu saya menghasilkan sampel yang kami rancang?

A: Misi kami adalah membantu pelanggan kami menjadi sukses.Kami dengan senang hati membantu Anda memecahkan masalah yang mungkin Anda miliki.

Q4: Kami ingin menjadi agen Anda untuk wilayah kami.Bagaimana cara saya melamar ini?

A: Silakan kirim proposal dan profil perusahaan Anda.

Q5.Ceritakan tentang perusahaan Anda?

Kami telah menjadi produsen dan pengekspor semua jenis tiang baja termasuk tiang listrik, tiang lampu jalan, tiang telekomunikasi dan produk berbasis baja lainnya sejak tahun 2000. Produk kami telah diekspor ke berbagai wilayah di seluruh dunia.

Q6.Apakah Anda memiliki beberapa kebijakan khusus untuk perusahaan Bermerek?

A: Ya, kami memiliki beberapa dukungan khusus untuk perusahaan yang memiliki merek sendiri tetapi juga ada dalam daftar pelanggan VIP kami.Kirimkan salinan data penjualan Anda kepada kami sehingga kami dapat menganalisis tindakan terbaik dalam mendukung produk Anda di pasar Anda.

Q7.Apakah Anda menyediakan layanan Door to Door?Karena saya tidak tahu bagaimana menangani bea cukai.

A: Kami menyediakan layanan Door to Door untuk membantu Anda mengurangi waktu dan biaya pengiriman.Ini karena kami memiliki diskon tambahan dengan perusahaan pelayaran karena kami telah melakukan banyak pengiriman di masa lalu.Hal ini pada gilirannya akan menghemat banyak waktu dan uang.
