Tiang Transmisi Baja Oktagonal Galvanis Tiang Transmisi 70FT 75FT 90FT

                            Tiang Transmisi Baja Tiang Listrik Galvanis Oktagonal 70FT 75FT 90FT



Deskripsi Produk

---

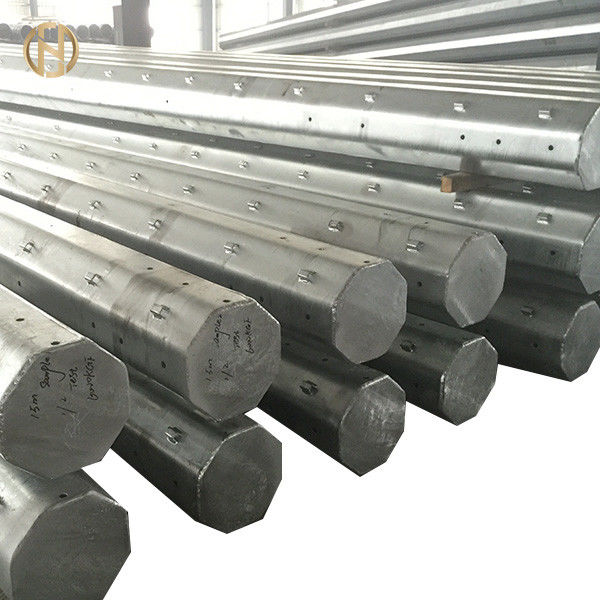

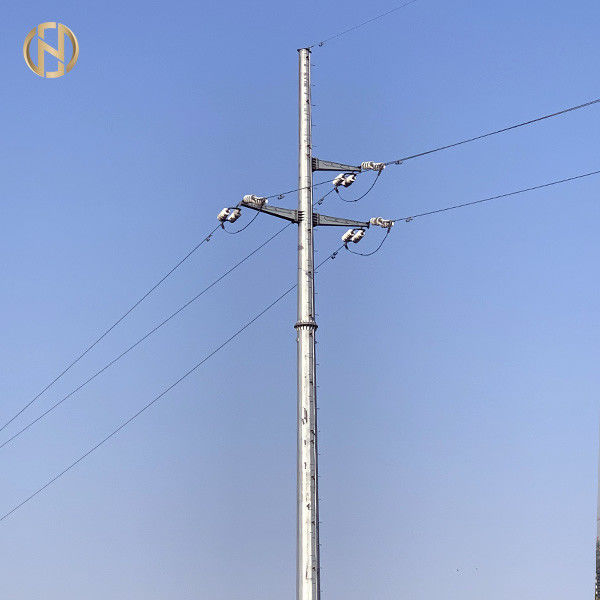

Produk di atas adalah 70FT 75FT 90FT Jalur Transimisi Tiang Listrik Baja Galvanis Oktagonal

• Produk dirancang dan diproduksi sesuai dengan standar struktural
• Hanya perusahaan kami yang dapat mematuhi standar manufaktur global ini yang memberi kami keunggulan atas pesaing kami
• Produk hot dip galvanis sesuai dengan standar ISO 1461/ASTM A123
• Bahan poros tiang: ASTM GR65, GR50,

Untuk merancang sesuai dengan perangkat lunak PLS, kami memerlukan parameter desain berikut:

---

1. Kecepatan angin operasional di wilayah tempat tiang akan digunakan
2. Beban Antena dan ketinggian tiang
3. Tinggi total tiang itu sendiri

Spesifikasi Produk

70FT 75FT 90FT Tiang baja galvanis untuk pasar filipina NEA, Meralco, 69kv

Spesifikasi referensi standar berikut



ASCE/SEI 48:	Desain struktur tiang transmisi baja
BS EN ISO 1461 :	Lapisan galvanis hot dip pada barang besi dan baja fabrikasi.Spesifikasi dan metode pengujian.
ASTM A123 :	Spesifikasi standar untuk pelapisan seng (galvanis panas) pada Produk Besi dan Baja
ASTM A153/A153M :	Spesifikasi standar pelapisan seng (galvanis panas) pada besi dan baja



Desain

Jenis	70FT 75FT 90FT Jalur Transimisi Tiang Listrik Baja Galvanis Oktagonal
Penggunaan yang Cocok	Distribusi tenaga
Bentuk (Potongan melintang)	Tubular, Oktagonal, 12 sisi
Tingkat kekuatan	66kv, 69kv
Jumlah Bagian	Satu/dua/tiga bagian
Panjang (m)	70FT 75FT 90FT
Dasar	Pemakaman langsung - 1/6 panjangnya
Beban Kerja	1250kgf
Melanggar Beban	1500kgf
Faktor Keamanan	1,25 faktor keamanan
Bahan	ASTM 572 GR50 atau setara, ASTM 572 GR65 atau setara.
Kekuatan Hasil Minimum	450mpa
Tegangan Ultimate Minimum	550mpa
Kekuatan Tarik Maksimum
EL%	>=16%
Diameter atas (mm)	300
Diameter bawah (mm)	850
Ketebalan Min (mm)	>=6mm ,
Toleransi Dimensi	+- 1%
Ukiran	Plat nama melalui paku keling atau lem, ukiran, embos sesuai kebutuhan pelanggan
Pengobatan permukaan	Galvanisasi Hot Dip sesuai dengan standar ASTM A123
Gabungan Polandia	Mode Sisipkan, Mode Flensa Dalam, Mode Sambungan Tatap Muka.
Memuat Kondisi
Penyimpangan garis maksimum	0-2 derajat
Kecepatan Angin Desain (Angin Ekstrim)	72M/Detik, 270KMH
Faktor Bentuk Edaran
Lendutan Maksimum (Angin Ekstrim)	10% dari panjang tiang keseluruhan
Pengelasan	Proses pengelasan ganda internal dan eksternal menghasilkan permukaan yang mulus Standar Pengelasan : AWS ( American Welding Society ) D 1.1



Pengemasan & Pengiriman

---



Bagian atas dan bawah tiang kami tutupi dengan tikar atau bal jerami untuk melindunginya dari kerusakan permukaan galvanis yang mungkin terjadi selama pengangkutan.Kemasan juga dapat dilakukan sesuai dengan kebutuhan klien.



Tes Pemuatan

• Uji kinerja tiang harus ditanggung oleh pemasok.
• EDCL mensyaratkan bahwa tes kinerja berikut harus dilakukan di hadapan perwakilan EDCL sebelum pengiriman pertama.

Pemeriksaan kutub (pemantauan visual dan dimensi)

• Karakteristik Dimensi: tinggi, dimensi di ujung atas dan alas, kelurusan tiang.
• Pemeriksaan aspek selesai:
• pengelasan yang selesai dengan baik: tidak adanya pengisian lepuh dan pemotongan ("colmatage et bouture") dari kawat solder.
• selesai dengan baik Galvanisasi: tidak adanya ketebalan ekstra, jarum, sisa aliran, sambungan dan bintik hitam.
• Tanda dan indikasi.
• Adanya pelindung mekanis di bagian atas dan di dasar tiang.
• Kehadiran terminal pembumian

Kontrol Kualitas Lapisan:

Sesuai dengan standar ISO 1461 atau yang setara: Kontrol Ketebalan lapisan galvanisasi dan Kontrol kualitas seng (bath of galvanization).



Tes pada tiang (Tes mekanik)

Uji lentur tidak merusak (pemeriksaan batas elastis), Ini adalah pemeriksaan ketahanan tiang yang mengalami regangan F yang diterapkan pada bagian atas tiang tertanam;F = (tegangan tarik nominal x faktor keamanan) + fiktif



Tekanan angin.

Metode pengujian:

Metode ini terdiri dari peningkatan beban yang diterapkan pada tiang secara perlahan dan teratur dari 0 ke F, dan sementara itu mencatat variasi sag (pembengkokan tiang) sesuai dengan beban berikut: 25% F, 50% F, 75% F, 80 %F, 90%F dan 100%F.

Setelah bertahan 1 menit di bawah beban F, tiang dikosongkan secara perlahan dan teratur hingga tanpa beban (beban nol).Sisa sag akan dicatat.Pengujian ini memuaskan jika kelengkungan sisa tidak melebihi 2% dari kelengkungan sesuai dengan 100% beban F, dan baik kelainan maupun deformasi tidak muncul pada tiang.



Tes Pecah

Beban diterapkan ke tiang yang telah mengalami uji defleksi dalam kondisi yang sama seperti yang ditentukan, namun perkembangan beban dilakukan terus menerus dan tanpa henti sampai terjadi patah tiang.

Nilai beban yang menyebabkan putusnya tiang akan dicatat.Tegangan putus harus sama dengan atau lebih tinggi dari F



Kontrol kualitas baja

Laporan yang berkaitan dengan kualitas baja yang dimaksudkan untuk pembuatan tiang yang dipesan, dan sesuai dengan kontrol kualitas baja standar EN 10025 atau yang setara harus diberikan kepada EDCL.



Tes penerimaan

Tes penerimaan harus dilakukan di pabrik dan akan ditanggung oleh pemasok.Tes akan disetujui oleh pernyataan yang ditandatangani oleh bagian ini.EDCL berhak untuk diwakili dalam tes ini.

Pengambilan sampel akan dilakukan sesuai dengan ketentuan standar internasional dan atas dasar sebagai berikut:

• Tingkat penguasaan: S2
• Kendali sederhana yang normal: seharusnya perpindahan ke kendali yang dikurangi atau diperkuat akan dilakukan sesuai dengan ketentuan standar tersebut di atas.
• Tingkat kualitas yang dapat diterima (ALQ): 2.5.Perpindahan dari kontrol normal ke kontrol yang dikurangi atau diperkuat akan dilakukan sesuai dengan standar internasional

Tes penerimaan harus mencakup tes berikut:

A.pemantauan visual dan dimensi kutub;pemeriksaan aspek visual selesai

• Pengelasan selesai dengan baik: tidak adanya lepuh, pengisian dan pemotongan kawat solder.
• Galvanisasi yang sudah selesai dengan baik: tidak adanya ketebalan ekstra, jarum, sisa aliran, sambungan dan bintik hitam.

B. pemeriksaan dimensi

• Karakteristik Dimensi: Tinggi, dimensi di ujung atas dan alas.
• Adanya pelindung mekanis di bagian atas dan di dasar tiang.
• Kontrol Ketebalan lapisan galvanisasi.Sesuai dengan standar internasional.

Proses produksi

---

Verifikasi Bahan → Pemotongan → Pencetakan atau Pembengkokan → Pengelasan Vertikal → Verifikasi Dimensi → Pengelasan Flange → Pengeboran Lubang → Kalibrasi → Proses Deburring → Galvanisasi, Pelapisan Serbuk atau Pengecatan → Kalibrasi Ulang → Threading → Pengemasan



FAQ

---

Q1.Bagaimana saya bisa mendapatkan harga tiang yang dibutuhkan?

A: 1. Harap berikan dimensi yang tepat seperti tinggi, jenis dan ketebalan material poros tiang, diameter atas dan bawah.Kami kemudian dapat memberi Anda kutipan akurat berdasarkan spesifikasi Anda. 2. Anda dapat mengirimkan gambar detail dan perakitan;kami kemudian dapat memberi Anda kutipan akurat berdasarkan gambar.

Q2.Saya seorang grosir kecil;apakah anda menerima pesanan kecil?

J: Tidak masalah jika Anda adalah grosir kecil;kami menerima pesanan dengan berbagai jumlah.

Q3.Saya seorang desainer;Bisakah Anda membantu saya menghasilkan sampel yang kami rancang?

A: Misi kami adalah membantu pelanggan kami menjadi sukses.Kami dengan senang hati membantu Anda memecahkan masalah yang mungkin Anda miliki.

Q4: Kami ingin menjadi agen Anda untuk wilayah kami.Bagaimana cara saya melamar ini?

A: Silakan kirim proposal dan profil perusahaan Anda.

Q5.Ceritakan tentang perusahaan Anda?

Kami telah menjadi produsen dan pengekspor semua jenis tiang baja termasuk tiang listrik, tiang lampu jalan, tiang telekomunikasi dan produk berbasis baja lainnya sejak tahun 2000. Produk kami telah diekspor ke berbagai wilayah di seluruh dunia.

Q6.Apakah Anda memiliki beberapa kebijakan khusus untuk perusahaan Bermerek?

A: Ya, kami memiliki beberapa dukungan khusus untuk perusahaan yang memiliki merek sendiri tetapi juga ada dalam daftar pelanggan VIP kami.Kirimkan salinan data penjualan Anda kepada kami sehingga kami dapat menganalisis tindakan terbaik dalam mendukung produk Anda di pasar Anda.

Q7.Apakah Anda menyediakan layanan Door to Door?Karena saya tidak tahu bagaimana menangani bea cukai.

A: Kami menyediakan layanan Door to Door untuk membantu Anda mengurangi waktu dan biaya pengiriman.Ini karena kami memiliki diskon tambahan dengan perusahaan pelayaran karena kami telah melakukan banyak pengiriman di masa lalu.Hal ini pada gilirannya akan menghemat banyak waktu dan uang.
