12KV 35KV Aksesoris Tiang Baja Galvanis 8000D Cross Arm Untuk Proyek Listrik

Menyoroti

alat kelengkapan listrik
,
perangkat keras saluran transmisi
Pengobatan permukaan

Hot Dip Galvanis
Ketebalan

2.5mm - 20mm
Jenis Lembaran Logam

Baja Canai Panas (Q235, Q345, A36, GR50), Baja Tahan Karat
Ketebalan galvanisasi

85μm-100μm
Bahan Kemasan

Bahan lembut
Tempat Oigin

Jiangsu
Sertifikat

ISO 9001
Disesuaikan

Ya
Desain Angin

160KM/JAM atau tergantung pada permintaan klien
Model

ND3Y-8000D
Tempat asal

Jiangsu China
Nama merek

Futao
Sertifikasi

ISO 9001
Nomor model

FT-CA012
Kuantitas min Order

1 buah
Harga

$140-$180
Kemasan rincian

40HC atau OT, bungkus dengan tikar atau tikar jerami
Waktu pengiriman

30 - 60 hari kerja
Syarat-syarat pembayaran

L / C, T / T
Menyediakan kemampuan

3000 potong setiap bulan

12KV 35KV Aksesoris Tiang Baja Galvanis 8000D Cross Arm Untuk Proyek Listrik

Name: 12KV 35KV Aksesoris Tiang Baja Galvanis 8000D Cross Arm Untuk Proyek Listrik
Brand: Yixing Futao Metal Structural Unit Co. Ltd
SKU: FT-CA012
Price: 160.00 USD
Availability: InStock

button button

Dapatkan Harga Hubungi sekarang

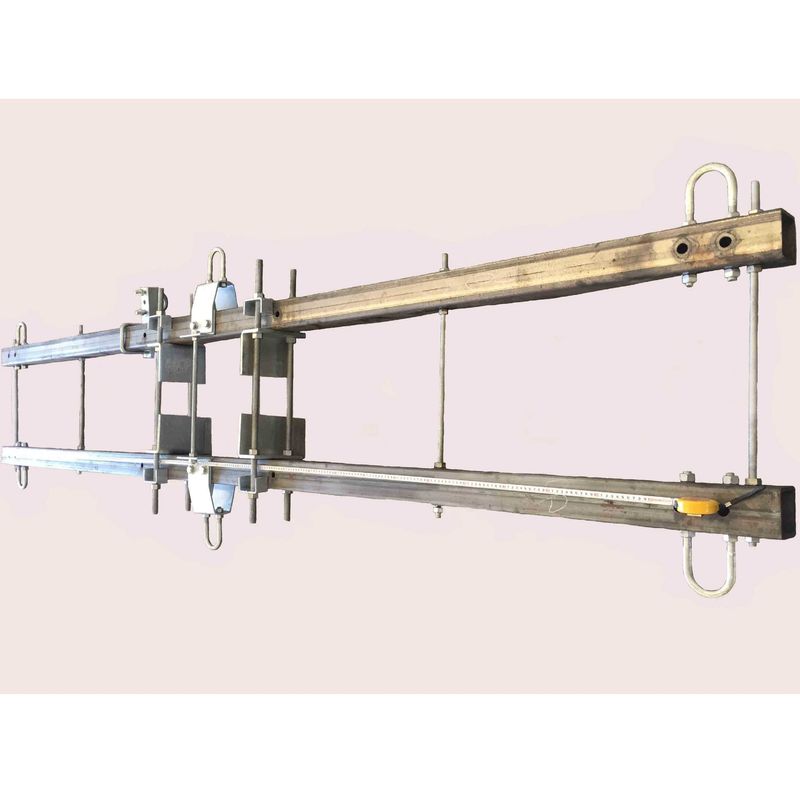

12kv 35kv Aksesoris Tiang Baja Galvanis 8000D Cross Arm Untuk Proyek Tenaga Listrik

Deskripsi Produk

l Ini adalah aksesori yang digunakan sebagai lengan silang untuk proyek transmisi saluran

l Nomor model produk adalah FT-CA010

l Produk dirancang sesuai dengan Standar AASHTO (American Association of State Highway Transportation Officials).

l Tiang akan setinggi 8 hingga 16 meter

l Permukaan poduct akan dip galvanis dan dilapisi bubuk jika diperlukan

l Q235, 355, A36, GR50, GR65 akan digunakan sebagai bahan lembaran baja

l +/-1% toleransi dimensi diharapkan

l Tiang akan berbentuk Conical, Polygonal (Hexagonal, Octagonal, Dodecagonal).

l Proses produksi disertifikasi dengan ISO9001:2000

l Didesain dengan ketahanan angin 160 km/jam atau tergantung permintaan klien.

l Ketentuan pembayaran akan dinyatakan dalam TT/LC

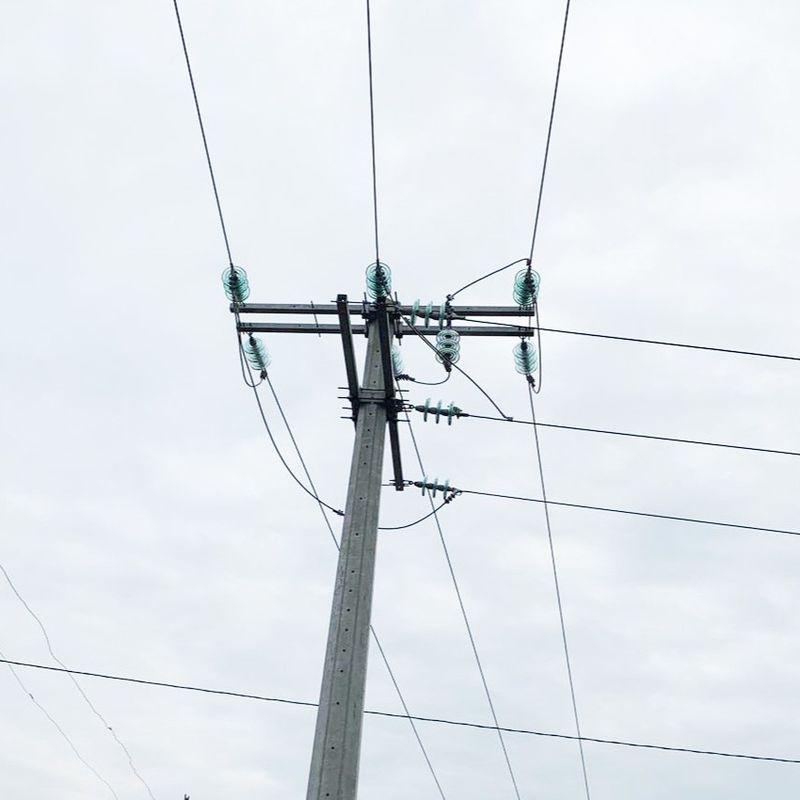

Penggunaan :menanggung beban vertikal dan horizontal konduktor dalam kondisi normal tidak memutus kawat;lengan silang tegangan digunakan untuk menanggung beban vertikal dan horizontal konduktor, tetapi juga menanggung perbedaan tegangan konduktor;lengan silang sudut digunakan untuk menanggung beban konduktor vertikal dan horizontal, dan juga menanggung tegangan konduktor unilateral yang besar.
(tiang di beberapa area adalah lengan silang ganda) lengan silang umumnya dipasang 200 mm dari puncak tiang, lengan silang lurus harus dipasang di sisi penerima, dan lengan silang tiang sudut, tiang terminal dan cabang tiang harus dipasang di sisi kawat tarik.
Menurut kondisi tegangan lengan silang, lengan silang tunggal digunakan untuk tiang lurus atau tiang sudut di bawah 15 derajat, sedangkan lengan silang ganda digunakan untuk tiang sudut, tiang tegangan, tiang terminal dan tiang cabang dengan sudut 15-45 derajat, dan cross cross arm digunakan untuk tiang sudut, tiang tegangan, tiang terminal dan tiang cabang dengan sudut lebih dari 45 derajat.

Detail Spesifikasi

Nama Produk	12kv 35kv aksesoris tiang baja galvanis 8000D lintas lengan untuk proyek listrik
Bahan	ASTM A572 S355,Q345
Desain Angin	30M/S atau tergantung pada permintaan klien
Pengobatan permukaan	Galvanisasi Hot Dip
Ketebalan Galvanisasi	Rata-rata 80-100 mikron menurut standar BS EN ISO1461

Kekuatan luluh minimum	355 Mpa
Kekuatan tarik ultimit minimum	490 Mpa
Kekuatan tarik ultimat maksimal	620 Mpa

Proses Produksi

Verifikasi Bahan → Pemotongan → Pencetakan atau Pembengkokan → Pengelasan Vertikal → Verifikasi Dimensi → Pengelasan Flange → Pengeboran Lubang → Kalibrasi → Proses Deburring → Galvanisasi, Pelapisan Serbuk atau Pengecatan → Kalibrasi Ulang → Threading → Pengemasan

Rincian Produk

Lengan silang

- Lokasi perangkat tambahan dan sambungan pada poros yang mempertimbangkan arah vertikal dan orientasi sudut ke tengah harus dijaga akurat.Toleransi yang diterima sepanjang arah vertikal adalah ±10 mm.

- Diameter penampang lengan tidak boleh kurang dari nilai desain, toleransi positif tidak boleh melebihi +3 mm.

- Panjang cross arm harus dalam -25 mm & +50 mm.

- Kenaikan sumbu lengan silang sehubungan dengan sumbu teoretisnya tidak boleh melebihi ±9 mm per meter.

Struktur tegak

- Panjang putaran pada sambungan selip harus berada dalam -15 mm & +50 mm.

- Toleransi total panjang poros akan menjadi fungsi dari toleransi panjang poros & panjang pangkuan pada sambungan kapal.Bagaimanapun pemendekan total panjang poros tidak boleh melebihi 0,25 persen dari poros

tinggi.

Toko Ereksi	Setiap struktur tiang harus benar-benar dirakit di bengkel untuk membuktikan kemudahan perakitan dan kesesuaian struktur rakitan dengan toleransi yang ditentukan. Segmen-segmen poros yang berhasil disambung selip, harus diberi tanda yang cocok untuk pemancangan lapangan yang mudah di masa depan. Gaya yang diperlukan untuk mencapai panjang putaran yang ditentukan pada sambungan gelincir tidak boleh kurang dari berat bagian atas sambungan poros, termasuk berat lengan silang & beban vertikal maksimum konduktor & kabel pembumian. Perawatan ekstensif harus dilakukan untuk menghindari kerusakan pada bahan fabrikasi, terutama pada pelapis permukaannya, selama perakitan uji.
Pelapisan Permukaan
Umum	Semua segmen struktur tiang harus hot dip galvanis sesuai dengan spesifikasi ASTM A123.Semua permukaan internal & eksternal dari bagian tubular, pelat dasar, pelat flensa, baut sambungan dan setidaknya panjang baut jangkar yang terbuka, harus dilapisi seng dengan galvanisasi celup panas.
Persiapan permukaan	Permukaan bahan dasar harus cukup bersih, untuk mendapatkan lapisan seng yang memuaskan.Persiapan permukaan meliputi langkah-langkah berikut berturut-turut: a) Caustic bath dalam larutan asam untuk menghilangkan minyak berlebih, cat dan lemak dari permukaan. b) Pembilasan untuk membersihkan residu asam dari langkah sebelumnya. c) Pengawetan dalam bak berisi asam klorida encer untuk menghilangkan kerak gilingan & karat. Shot atau grit blasting mungkin diperlukan untuk menghilangkan mill scale yang berakar dalam atau partikel yang tidak dapat dipindahkan dengan pengawetan.Semua lasan harus dibersihkan dengan tangan atau metode peledakan lainnya karena residu las bersifat inert secara kimiawi dalam larutan pengawetan standar.Waktu perendaman & suhu pengawetan keduanya harus dipertimbangkan untuk menghindari penggetasan baja karena penyerapan hidrogen pada logam induk. d) Membilas untuk mencuci langkah sebelumnya. e) Pre-fluxing dalam rendaman air panas berisi larutan seng klorida & amonium klorida untuk melindungi baja yang dibersihkan pada langkah sebelumnya dari oksidasi ulang saat masuk ke area pengering rendaman seng dan juga untuk melarang adhesi seng oksida yang ada pada pencelupan ke logam induk sehingga memungkinkan lapisan seng menempel pada permukaan logam. f) Pengeringan tungku untuk menghilangkan air yang menempel pada logam dari langkah sebelumnya dan juga untuk memanaskan logam.Langkah ini diperlukan untuk menghindari proyeksi seng dan pembentukan oksida seng pada permukaan logam setelah logam dicelupkan ke dalam seng cair. g) Lapisan seng, yang diperoleh dengan mencelupkan bagian logam ke dalam wadah seng cair pada suhu 450^HaiC. Ketebalan lapisan dalam proses ini sekitar

600 hingga 700 gram per meter persegi permukaan.
Inspeksi	Selain mengontrol ketebalan, keseragaman dan kepatuhan galvanis, pemeriksaan non-destruktif harus dilakukan di area las untuk memastikan tidak ada retakan pada jari kaki pada las.Area ini termasuk sambungan poros ke pelat dasar atau flensa dasar.
Pengecatan di atas permukaan galvanis	Pada saat saluran transmisi melewati hutan atau kawasan konservasi, atas instruksi Pengguna Jasa, Kontraktor harus mengecat bagian-bagian tiang atau seluruh tiang di kawasan tersebut, dengan cat hijau yang memadai. Sistem pengecatan yang tepat pada permukaan galvanis harus disarankan oleh pabrikan & biaya sekaligus untuk dikutip dalam daftar harga.
PENGUJIAN	Tiang harus diuji dengan memiliki semua kasus beban desain yang mengatur.Uji jenis harus dilakukan sesuai dengan ASCE / SEI 48-11 untuk desain struktur tiang transmisi baja.

Pengujian

12KV 35KV Aksesoris Tiang Baja Galvanis 8000D Cross Arm Untuk Proyek Listrik 0
Pengemasan & Pengiriman

Bagian atas dan bawah tiang kami kemas dengan tikar atau bal jerami untuk melindunginya dari kerusakan permukaan galvanis yang mungkin terjadi selama pengangkutan.

Kemasan juga dapat dilakukan sesuai dengan kebutuhan klien.

Kami dapat mengirimkan kutub melalui laut atau udara atau ekspres atau kereta api dan kami memiliki agen pengiriman reguler kami.
