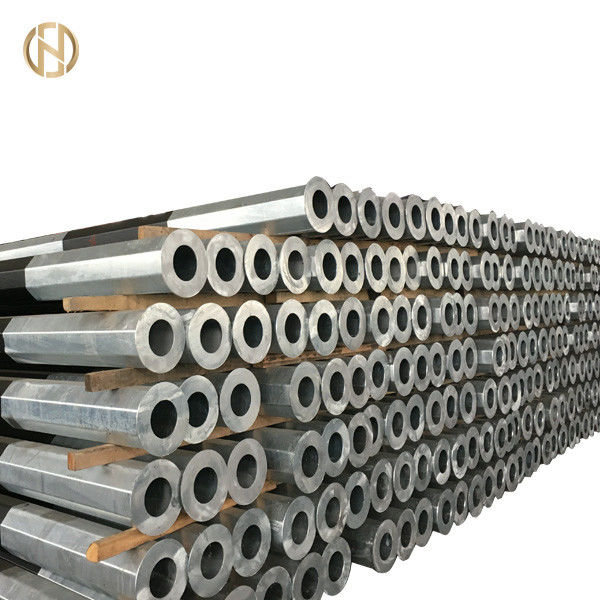

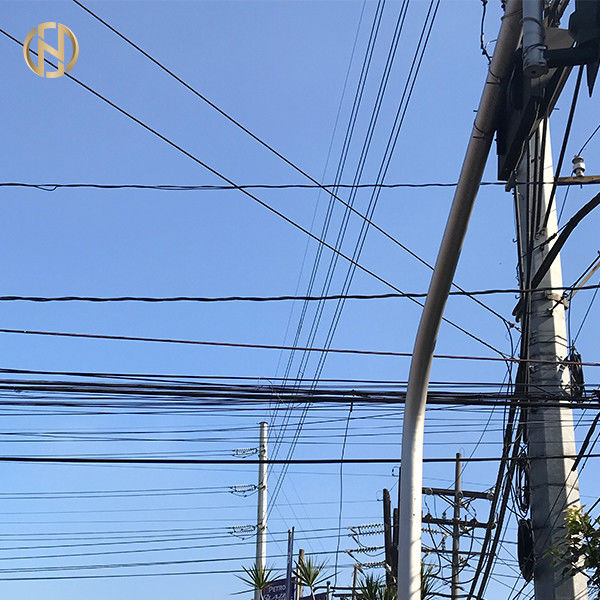

Tiang Utilitas Baja 33KV 11M 990daN Tiang Listrik Utilitas Tegangan Tinggi

                                         Tiang Utilitas Baja 33KV 11M 990daN Tiang saluran HV Tiang Listrik Utilitas

1.0 CAKUPAN

Spesifikasi ini mencakup desain, rekayasa, pembuatan, perakitan, pengujian di tempat kerja pabrikan sebelum pengiriman tiang baja, rakitan lengan silang, set pria, pelat berbahaya, set pembumian lonjakan GI untuk 33kV Jalur tiang tunggal, Perlengkapan Suspensi dan Ketegangan yang sesuai untuk Konduktor AAC untuk digunakan pada 3 fase, 50 Hz, saluran Overhead 33kV yang dibumikan dengan kokoh.

• Desain dan pengerjaan harus sesuai dengan praktik rekayasa terbaik untuk memastikan kinerja yang memuaskan selama masa pakai.
• Setiap bahan dan peralatan yang tidak disebutkan secara khusus dalam spesifikasi ini tetapi diperlukan untuk pengoperasian peralatan yang memuaskan harus dianggap termasuk kecuali secara khusus dikecualikan dan harus dipasok tanpa biaya tambahan.Komponen yang memiliki peringkat identik harus dapat dipertukarkan.Penawar harus menyediakan fasilitas pengujian yang tersedia di tempat kerja pabrikan.

2.0 STANDAR

Tiang baja, rakitan lengan silang, rakitan penyangga silang dan lengan pelindung tiang, perangkat pria, perangkat pembumian, dll. harus sesuai dengan standar IEC yang relevan dan Standar Internasional lain yang setara yang dapat diterima secara netral (sebagaimana telah diubah hingga saat ini) yang disebutkan di bawah ini harus berlaku untuk bahan dan proses yang digunakan dalam pembuatan peralatan ini:

Setiap kali ada perbedaan dalam Standar, kriteria yang paling ketat akan berlaku.

3.0 BAHAN, STRUKTURALDETAIL DANPEMBUATAN

• Bahan yang digunakan dalam pembuatan semua peralatan harus baru dan kualitas terbaik serta kelas yang paling cocok untuk kinerja di bawah kondisi yang ditentukan.
• Baja yang digunakan untuk pembuatan berbagai perlengkapan harus sesuai dengan persyaratan umum yang berkaitan dengan penyediaan bahan yang ditetapkan dalam standar internasional yang relevan.
• Bahan yang dianalisis sesuai dengan ISO 13520:2015 atau standar internasional lain yang relevan tidak boleh menunjukkan kandungan sulfur dan fosfor masing-masing lebih dari 0,060%.
• Peralatan harus selesai dengan baik, bersih dan bebas dari cacat permukaan yang berbahaya.Ujung tiang baja, bagian sudut dll harus dipotong persegi dan harus lurus.
• Baut, mur & ring pak dan untai kawat pria & kawat pelindung lengan silang harus galvanis celup panas sesuai ISO 1461:2009(en) atau standar internasional lain yang relevan.Kualitas seng harus setidaknya kelas Zn 98 yang ditentukan dalam ISO 752:2004.Lapisan seng harus melekat, halus, cukup cerah, terus menerus dan bebas dari ketidaksempurnaan dan fluks, abu dan sampah, inklusi, serpihan dan bintik hitam, jerawat, gumpalan dan lari.
• Tiang baja harus hot dip galvanis dengan ketebalan lapisan seng minimum 125 mikron dan pelat dasar baja dengan ketebalan lapisan seng minimum 125 mikron secara umum sesuai ASTM A123 dan diuji sesuai standar internasional yang relevan.
• Artikel harus tahan minimal 4 dips durasi satu menit.Keseragaman lapisan galvanis harus ditentukan dengan preece test sebagaimana ditentukan dalam ASTM A123.
• Perlengkapan Suspensi dan Ketegangan harus terbuat dari Paduan Aluminium dan semua mur dan baut harus terbuat dari baja galvanis celup panas dengan ketebalan minimum lapisan seng 85 mikron sesuai ISO 10684:2004(en) Bagian XIII atau standar internasional lain yang relevan.

4.0 PERSYARATAN TEKNIS KHUSUS DARI BERBAGAI PERALATAN

4.1 Baja Polandia

Pembeli atas kebijakannya sendiri dapat memberikan data desain dan fabrikasi dari satu atau lebih jenis tiang yang diperlukan untuk pembuatan dan pengujian tiang oleh pemasok atau sebagai alternatif dapat meminta penawar untuk mengerjakan desain tiang yang optimal dan dalam hal itu menyerahkan desain rinci perhitungan pada 'format excel' untuk diperiksa dan ditinjau oleh Majikan.

Desain Tiang harus dikerjakan dan diperiksa sebaiknya sesuai ASCE Manual- 72 / SEI - 48- 05 atau standar internasional lain yang relevan.Tiang harus dibor terlebih dahulu dan dilengkapi dengan tutup atas tiang dan pelat dasar.

4.1.1 Spesifik Struktural Persyaratan

4.1.1.1 Tiang harus dirancang untuk menahan kombinasi terburuk dari pembebanan simultan

• Beban lateral terdiri dari gaya angin pada konduktor yang sesuai dengan bentang angin, gaya angin pada isolator, gaya angin pada tiang dan tegangan maksimum konduktor.
• Beban vertikal yang terdiri dari berat sendiri tiang, berat konduktor, isolator, lengan silang, peralatan tambahan, lineman dan gaya tekan akibat reaksi tetap dimanapun berlaku.

4.1.1.2 Tiang baja untuk campuran HV (33 kV), HV / LV harus dikerjakan untuk tipe dan aplikasi berikut:

• Kontraktor harus menyerahkan desain rinci & gambar tiang untuk masing-masing saluran Transmisi 33kV tersebut di atas untuk persetujuan Klien dan gambar sampel yang menunjukkan dimensi & konfigurasi terlampir.
• Tiang harus memenuhi persyaratan panjang dimensi dan pembebanan puncak tiang sesuai dengan parameter desain yang tercantum dalam spesifikasi ini.Dimensi melintasi rumah susun untuk bagian atas dan bawah untuk semua tiang tercantum dalam spesifikasi/gambar ini sebagai desain yang lebih disukai untuk menggunakan satu dimensi untuk setiap jenis panjang tiang sejauh kriteria desain & beban kerja terpenuhi.

4.1.1.5Bekerja Memuat

Beban Kerja tiang yang ditentukan di sini dan didefinisikan sebagai beban yang bila diterapkan pada 250 mm di bawah puncak akan menginduksi tegangan maksimum yang diizinkan pada tiang, harus ditandai pada setiap tiang.

• Tiang standar harus sesuai untuk aplikasi yang ditentukan berdasarkan parameter desain yang diberikan pada Tabel 2, 3 & 4.
• Lubang tembus berdiameter 14 mm harus disediakan di setiap tiang pada ketinggian 300 mm di atas kedalaman tanam untuk pembumian.Lokasi lubang pada ketinggian 300 mm harus mendapat persetujuan dari Pemberi Kerja sebelum pembuatan tiang.

4.1.1.8Basis Piring

Semua tiang harus ditempatkan selama pemasangan pada M-20, bantalan PCC dengan ketebalan minimum 75 mm dan dimensi keseluruhan sekitar 150 mm lebih besar dari dimensi bagian luar tiang.

Kalau tidak;tiang harus dilengkapi dengan pelat dasar baja persegi terpisah yang dibuat dari baja sesuai Standar yang relevan.Min.ketebalan pelat dasar tidak boleh kurang dari 6 mm.Perhitungan desain ketebalan pelat dasar baja harus diserahkan untuk diperiksa dan ditinjau oleh Pengguna Jasa.

4.1.1.9Guying

Tiang untuk lokasi sudut kecil (0 - 30°) harus mandiri.Namun;tiang-tiang untuk sudut yang lebih besar dan lokasi terminal di area yang tidak berpenghuni dapat disediakan dengan Anchor Guys yang ditempatkan pada arah bi-sektor sudut di lokasi sudut atau panjang bijaksana di lokasi terminal.Di daerah yang dihuni, laki-laki tidak diperbolehkan;tetapi Struts atau dua tiang yang diikat secara mekanis bersama-sama dapat digunakan.

4.1.1.10Fabrikasi dan Menyelesaikan

• Tiang harus dibuat dengan pembengkokan dingin lembaran baja dengan ukuran dan panjang yang sesuai menjadi bentuk oktagonal dan sambungan las kontinu tunggal.Pengelasan harus dilakukan dalam atmosfir lembam lebih disukai di bawah jaket nitrogen.

ii.Semua pengelasan, pemotongan, pemesinan, dan fabrikasi harus dilakukan sebelum galvanisasi.

• Tiang harus lurus, halus, segi delapan dan berbentuk kerucut dan harus diselesaikan dengan baik, bersih, dan bebas dari bur, lekukan dan cacat permukaan lainnya.
• Pengaturan lubang dan pembumian harus disediakan sesuai gambar struktur.Semua lubang dan bagian atas tiang harus ditutup dengan sumbat plastik/tutup plastik yang rapat untuk menghindari masuknya air ke dalam lubang tiang.
• Dua tiang pembumian M-12 ditempatkan berlawanan secara diametris dan dilas rata dengan permukaan bagian dalam tiang;lengkap dengan M-12 GI Nut, Bolt, Plain dan Spring washer set, harus disediakan masing-masing pada 2700 mm di bawah puncak tiang dan 500 mm di bawah permukaan tanah di tiang garis HV dan pada 400 mm di bawah puncak tiang dan 500 mm di bawah permukaan tanah untuk tiang jalur LV.

vi.Permukaan tanah harus ditandai dengan strip cat selebar 12 mm di sekelilingnya dengan warna hitam.

• Sebuah tiang prototipe sesuai desain yang disetujui harus dibuat dan diuji di test bed resmi yang disetujui sesuai IEC: 60652 atau dapat disepakati bersama untuk memecahkan beban di hadapan inspektur Klien sebelum melanjutkan dengan pembuatan tiang secara massal.

4.1.1.11Mendesain Parameter dan Faktor dari Keamanan

Toleransi

saya. Panjangnya

Toleransi panjangnya adalah sebagai berikut:

Tiang yang telah selesai tidak boleh keluar dari kelurusan lebih dari 1/600 dari panjangnya.

Toleransi rolling dan cutting untuk produk baja canai panas harus sesuai dengan standar internasional yang relevan.
