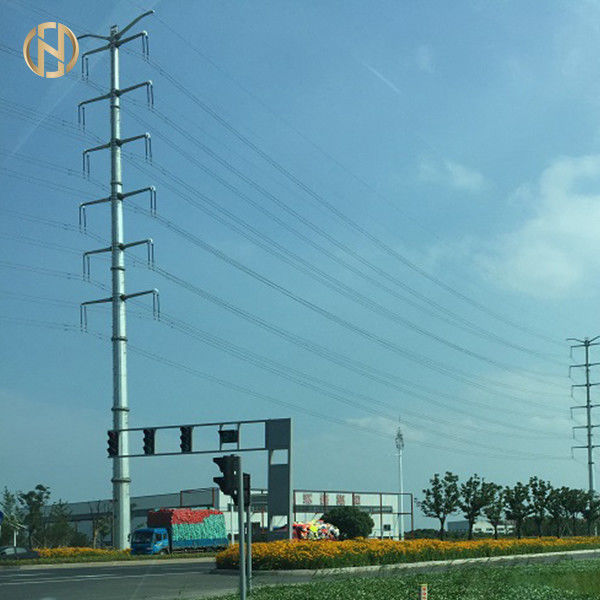

220KV Tubular Steel Pole Tiang Transmisi Baja 230KV EN Stardand

                                               Tiang Baja Tubular 220KV untuk Saluran Transmisi, tiang listrik 230kv, bintang EN dan

Deskripsi Produk

Produk di atas adalah Tiang Baja Tubular 220KV untuk Saluran Transmisi, tiang listrik 230kv, EN stardand.
Untuk merancang sesuai dengan perangkat lunak PLS, kami memerlukan parameter desain berikut:

1. Kecepatan angin operasional di wilayah tempat tiang akan digunakan
2. Beban Antena dan ketinggian tiang
3. Tinggi total tiang itu sendiri

Spesifikasi Produk

3.2.Toleransi

• Rata-rata diameter luar, diukur pada tingkat slip joint: ±1 % dengan minimum ±2 mm
• Ovalisasi: persentase dimensi yang tercatat untuk dua pengukuran yang diambil antara dua diameter tegak lurus pada tingkat sambungan gelincir: kurang dari 3 % [(Dmaxi-Dmini)/Dmaxi < 3 %]
• Panjang elemen tiang: - 25 mm / +75 mm
• Kelurusan Anggota: kurang dari 0,2 % dari panjang 1 meter anggota (2 mm per meter)
• Memutar: kurang dari 1,5 derajat per 3 meter panjang anggota
• Lokasi lubang: ± 1 % dari panjang yang ditunjukkan pada gambar persetujuan kami

3.3 Galvanisasi

Setelah fabrikasi selesai seluruhnya, Tiang Baja harus digalvanis.Pencelupan ganda tidak diperbolehkan.

Semua bahan, kecuali baut, sekrup, mur, harus digalvanis menurut NF EN ISO 1461.

Semua anggota berongga harus digalvanis baik di dalam maupun di luar permukaan.Kacang harus disadap kembali setelah galvanisasi dan kemudian harus dilindungi dari karat oleh minyak.

4. Deskripsi:

TIANG BAJA Galvanis, runcing seragam, penampang poligonal beraturan 12 sisi.Panjang maksimum satu bagian harus 12 meter.

Setiap muka harus rata, tanpa pengaku kecuali pada titik beban.

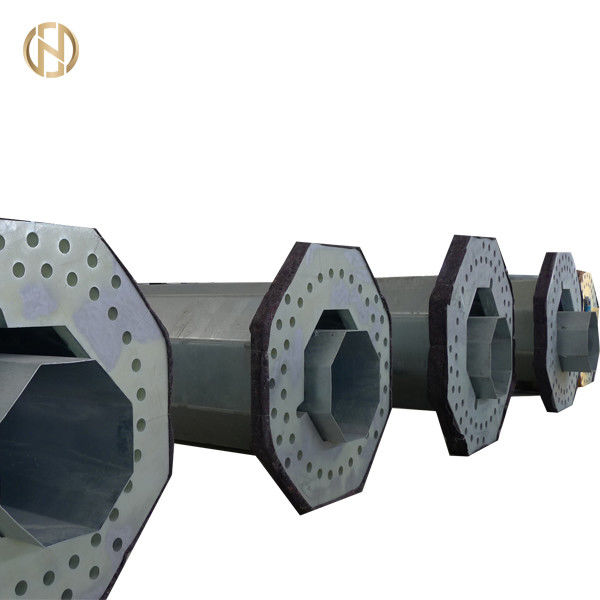

Tiang Baja dirancang untuk sambungan telescoping slip-fitted.

Tiang dirancang dengan jumlah sambungan minimum (satu atau dua sambungan per tiang).Sambungan tiang harus dari tipe telescoping, pengelasan atau perbautan tidak boleh digunakan.

Panjang sambungan selip tidak boleh kurang dari 1,5 kali diameter dalam utama elemen atas.

Tutup tiang logam yang dapat dilepas harus dipasang di atas tiang.

Lengan silang yang dipasang pada tingkat yang sama di sisi yang berlawanan dari tiang harus simetris terhadap garis tengah tiang dan harus sedemikian rupa sehingga setiap lengan silang dapat dipasang secara terpisah.

Lengan silang harus dihubungkan ke tiang melalui vang, baut dan mur.Lengan silang harus lurus dan harus memiliki penampang poligonal beraturan 6 (delapan) sisi yang meruncing secara seragam

Semua tiang harus dilengkapi dengan satu titik pembumian pada posisi kira-kira 50 cm di atas permukaan tanah.


Pengemasan & Pengiriman


Bagian atas dan bawah tiang kami tutupi dengan tikar atau bal jerami untuk melindunginya dari kerusakan permukaan galvanis yang mungkin terjadi selama pengangkutan.Kemasan juga dapat dilakukan sesuai dengan kebutuhan klien.

Proses Produksi

Verifikasi Bahan → Pemotongan → Pencetakan atau Pembengkokan → Pengelasan Vertikal → Verifikasi Dimensi → Pengelasan Flange → Pengeboran Lubang → Kalibrasi → Proses Deburring → Galvanisasi, Pelapisan Serbuk atau Pengecatan → Kalibrasi Ulang → Threading → Pengemasan
