Tiang Listrik Warna Seng 12.2M 1700daN Tiang Listrik Baja

Tiang Listrik Warna Seng 12.2M 1700daN Tiang Listrik Baja

Produk - Tiang Daya Listrik
  • Menyoroti

    tiang listrik

    ,

    tiang listrik

    ,

    tiang listrik 1700daN

  • Bahan
    ASTM 572 GR65, Q460C
  • Tinggi
    12.2m
  • Ketebalan
    5mm
  • Warna
    Warna seng
  • Membentuk
    Poligonal atau Kerucut
  • pengelasan
    AWS D 1.1
  • Pengobatan permukaan
    Hot Dip Galvanis
  • Tempat asal
    Cina
  • Nama merek
    FUTAO
  • Sertifikasi
    ISO 9001 : 2008
  • Nomor model
    12.2m 1700daN
  • Kuantitas min Order
    10 buah
  • Harga
    $150 - $480
  • Kemasan rincian
    40HC atau OT, bungkus dengan tikar atau tikar jerami
  • Waktu pengiriman
    15 - 31 hari kerja
  • Syarat-syarat pembayaran
    L / C, T / T
  • Menyediakan kemampuan
    1200 potong setiap minggu

Tiang Listrik Warna Seng 12.2M 1700daN Tiang Listrik Baja

  • Tiang Listrik Warna Seng 12.2M 1700daN Tiang Listrik Baja
  • Tiang Listrik Warna Seng 12.2M 1700daN Tiang Listrik Baja
Dapatkan Harga Hubungi sekarang

                                Tiang listrik 12.2M, tiang baja, dengan 1700daN Republik Trinidad dan Tobago


Deskripsi Produk

Tiang listrik kami dirancang khusus untuk tiang listrik 12.2M, tiang baja, dengan 1700daN Republik Trinidad dan Tobago, Kami telah berhasil mengirimkan produk kami ke pelanggan yang puas di seluruh dunia termasuk Asia Tenggara, Timur Tengah, dan Eropa.Selain itu, kami dapat memproduksi berbagai jenis tiang tergantung penggunaannya seperti tiang suspensi, tegangan dan terminal/sudut mati.

Detail Spesifik

JADWAL PENILAIAN TEKNIS
SPESIFIKASI NO.P25 dan P25-2016-02
Tiang BAJA GALVANIS 12.2M
DESKRIPSI SATUAN DATA TENDERER (UNTUK DISIPKAN)
1) Standar Desain   ASCE/SEI 48
2) Parameter Tiang:
Panjangnya mm 12200
Ketebalan baja mm 5mm
Bentuk penampang   Bersegi delapan
Penunjukan Baja Nomor ASTM ASTM572 GR65
Tegangan Tarik Ultimate.fu N/mm2 550
Tegangan Hasil, fy N/mm2 450
Pemuatan Desain sesuai kebutuhan dan Lampiran A Ya Tidak Iya
Tegangan desain maksimum yang diizinkan fd=fy/(1.1) 1.1
Batas Defleksi 10% panjang <10% dari panjang
Diameter atas tiang mm 205
Diameter bawah tiang mm 450
Standar pelapisan galvanis   ASTM A123/A123M
Ketebalan lapisan galvanis   86um
3) Bagian atas tiang ditutup secara permanen dengan tutup baja Ya Tidak Iya
4) Pelat dasar yang dapat dilepas seperti yang ditentukan Ya Tidak Iya
5) Tiang dilengkapi dengan selongsong tanah 900mm 450mm
di atas dan di bawah permukaan tanah dengan ketebalan minimum 5mm		 Ya Tidak Iya
6) Sumbat plastik dipasang pada lubang yang disadap Ya Tidak Iya
7) Tiang dibuat dalam satu potong Ya Tidak Iya
8) Lubang untuk baut berdiameter nominal 23mm Ya Tidak Iya
9) Jumlah dan posisi lubang sesuai gambar spesifikasi Ya Tidak Iya
10) Pad koneksi ground NEMA dua lubang seperti yang ditentukan Ya Tidak Iya
11) Mengardekan sisipan berulir seperti yang ditentukan Ya Tidak Iya
12) Permukaan bantalan pembumian dan ulir seperti yang ditentukan Ya Tidak Iya
13) Poliuretan tahan UV atau lapisan setara diterapkan seperti yang ditentukan, 1900mm dari dasar tiang Ya Tidak Iya
14) Finishing tiang lainnya seperti yang ditentukan Ya Tidak Iya
15) Tanda seperti yang ditentukan Ya Tidak Iya
16) Pengujian seperti yang ditentukan Ya Tidak Iya
17) Tiang dikemas dalam wadah atas terbuka Ya Tidak Iya


1. Hasil tes bahan


C1.Uji Mekanik

     diukur Standar Lulus
Kekuatan Hasil, MPa 755/725 450 menit Lulus
Kekuatan Tarik, MPa 810/785 550 menit
Perpanjangan, % 20/20 15 menit
C2.Uji Kimia     diukur Standar Catatan
Karbon (C), % 0,063 / 0,064 / 0,065 (AVE = 0,064) 0,23 maks Lulus
Mangan (Mn), % 1,52 / 1,52 / 1,51 (AVE = 1,517) 0,5 - 1,65
Fosfor (P), % 0,011 / 0,013 / 0,012 (AVE = 0,012) 0,04 maks
Sulfur (S), % 0,0051 / 0,006 / 0,0053 (AVE = 0,006) 0,05 maks
Silikon (Si), % 0,17 / 0,17 / 0,171 (AVE = 0,171) 0,04 - 0,06 / 0,12 - 0,25
Tembaga (Cu), % 0.224 / 0.224 / 0.222 (AVE = 0.224) 0,20 menit
Nikel (Ni), %   --
Kromium (Cr), %   --
Niobium (Nb), %   --
Aluminium (Al), %   --
Columbium (Co), %   --
Vanadium (V), %   --
Titanium (Ti), %   --


detil tambahan

Kode Desain: Standar Amerika ASCE/SEI 48-11
Perangkat Lunak Desain: PLS-POLES
Cakupan Pasar Ekspor: Asia-Pasifik, Amerika Tengah & Selatan, Eropa, Timur Tengah, Afrika
Proses Pengujian: Tes Pemuatan dapat dilakukan di lokasi pabrik jika diperlukan

Proses Produksi

Verifikasi Bahan → Pemotongan → Moulding atau Bending → Pengelasan Vertikal → Verifikasi Dimensi → Pengelasan Flange → Pengeboran Lubang → Kalibrasi → Proses Deburring → Galvanizing, Powder Coating atau Lukisan → Kalibrasi Ulang → Threading → Pengemasan

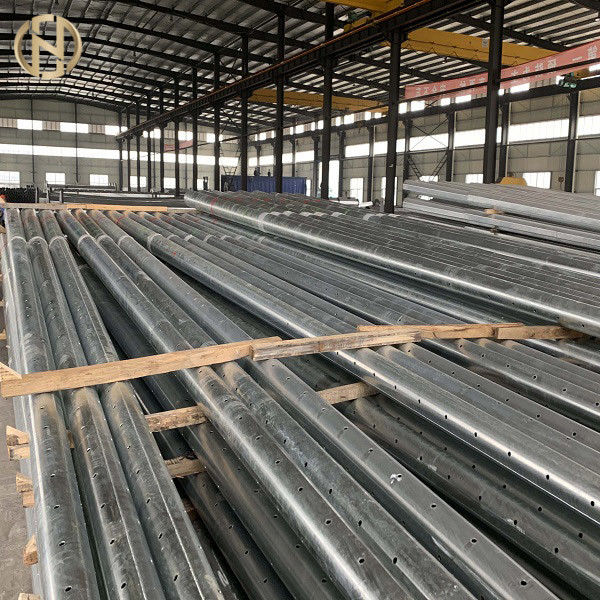

Tiang Listrik Warna Seng 12.2M 1700daN Tiang Listrik Baja 0
Rincian Produk

Pengujian

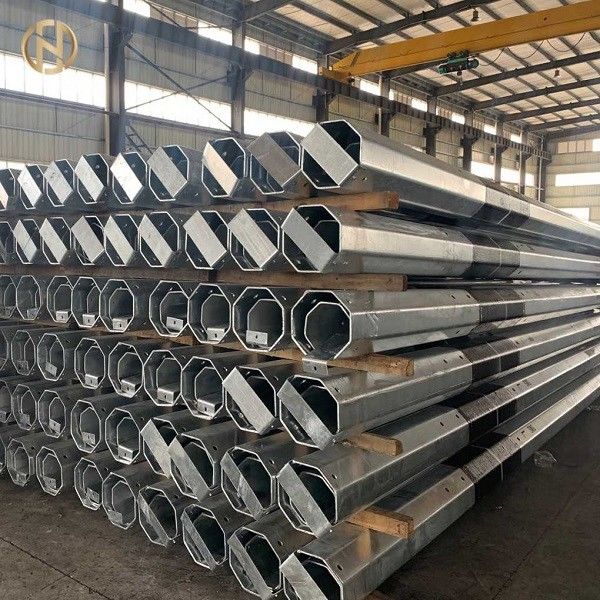

Tiang Listrik Warna Seng 12.2M 1700daN Tiang Listrik Baja 1
Pengemasan & Pengiriman

Kami menutupi bagian atas dan bawah tiang dengan tikar atau jerami untuk melindunginya dari kerusakan pada permukaan galvanis yang mungkin terjadi selama transportasi.Kemasan juga dapat dilakukan sesuai dengan kebutuhan klien.
